Llega a nuestras manos la fuente de alimentación Asus ROG Strix 1200W Platinum, el modelo más potente de esta especificación de gama alta, con certificaciones ATX 3.1 y 80 Plus Platino, para los equipos de gama más exigentes.
Incluye una cabecera 12VHPWR de 600W con estabilizador de tensión inteligente, sobre una plataforma construida por Great Wall, utilizando MOSFETS GaN, disipador ROG y unos cables grabados de alta flexibilidad.
Agradecemos a Asus su confianza por enviarnos esta fuente para su análisis.
Asus ROG Strix 1200W Platinum características técnicas
Unboxing
Asus ROG Strix 1200W Platinum llega en una caja de cartón rígido con diseño ROG, en donde se muestra información de la PSU, cables y por supuesto imágenes.
Dentro, tenemos la PSU colocada entre dos moldes de espuma de polietileno, junto al paquete de cables metido en una bolsa sellada.
El contenido de la caja será el siguiente:
- Fuente de alimentación Asus ROG Strix 1200W Platinum
- 1x Cable ATX
- 1x 12VHPWR
- 2x Cables EPS
- 4x Cables PCI-E Cable 1-a-1
- 2x Cables SATA 1-a-3
- 1x Cable Molex 1-a-3
- Cables de alimentación europeo y británico
- Tornillos de instalación
- Presillas de velcro
- Pegatinas varias
- Manual de usuario
Análisis externo
El agresivo diseño gaming de la serie ROG está presente incluso en esta fuente Asus ROG Strix 1200W Platinum, con serigrafiado y detalles en todas las caras de su chasis de metal compuesto por dos cubiertas entrelazadas mediante tornillos.
Las dimensiones de la fuente son relativamente compactas pese a su potencia de 1200W, con 160 mm de longitud, 150 mm de ancho y 86 mm de altura, típicas medidas de una fuente ATX.
En la cara donde se encuentra el ventilador tenemos una chapa en forma de rejilla sumamente abierta, en donde se incrusta el distintivo “Strix” en tono plateado. No tenemos filtro de polvo, aseguraos de que vuestro chasis tenga uno.
El acceso al ventilador pasa por retirar la cubierta de la PSU; por tanto, estaríamos perdiendo la garantía del producto. Esto dificulta su limpieza, pero es así en prácticamente todas las fuentes.
Las dos zonas laterales del chasis también tienen la superficie de chapa troquelada con los distintivos Strix, el logotipo de la marca y la potencia. En este caso no tenemos iluminación integrada, tan solo un acabado tipo espejo o cromado en superficie.
Pasamos a la cubierta superior, siendo la más simple a nivel de diseño, pero la más importante al contar con la pegatina donde se informa de las certificaciones y tabla de potencia para los distintos raíles.
El panel trasero de esta Asus ROG Strix 1200W Platinum cuenta con una amplia rejilla para expulsar el aire caliente en formato de panal de abeja, y en la parte derecha todos los elementos de interacción.
Estos son, un conector C13-C14 como entrada de alimentación, switch de encendido y apagado manual y botón para la activación manual del modo de ventilación semi-pasivo.
Gestión de cableado de la Asus ROG Strix 1200W Platinum
Nos posicionamos en el panel de conexiones internas de la Asus ROG Strix 1200W Platinum para ver la configuración que presenta y cada uno de los cables.
Tenemos un panel 100% modular con cables sin condensador, ya que éstos están integrados en la PCB de salida de las conexiones. Serán un total de 3 cabeceras de 6 pines para periféricos, 6 cabeceras de 8 pines para CPU/PCIe, cabecera ATX y 12VHPWR.
De forma adicional tenemos una pequeña cabecera rosa de 2 pines en donde conectamos lo que viene a ser un estabilizador de tensión inteligente para la cabecera 12VHPWR, de tal forma que el uso en GPU de gama alta sea totalmente seguro.

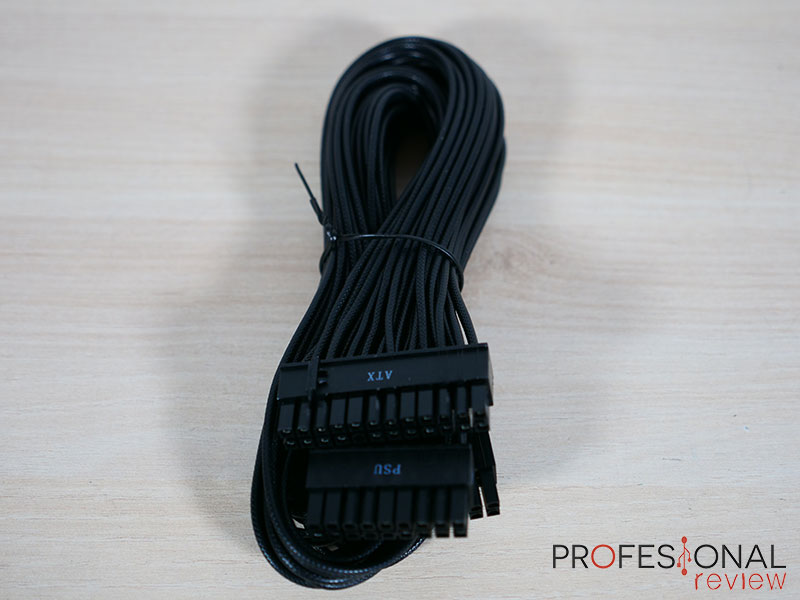

Todos los cables utilizados cuentan con un recubrimiento de goma de alta flexibilidad y superficie grabada, capaces de funcionar a temperaturas de 50ºC. Cumplen las normas de prueba de llama UL1581 y UL758.
Cada conductor es independiente al resto, por lo que es muy cómodo enrutarlos. Eso sí, lo ideal es colocar peines organizadores una vez hayamos montado los cables necesarios en el chasis, para mantenerlos juntos y ordenados.
El único cable que tiene calibre 16AWG será el 12VHPWR en los conductores de corriente, mientras que los de datos tiene calibre 24AWG.

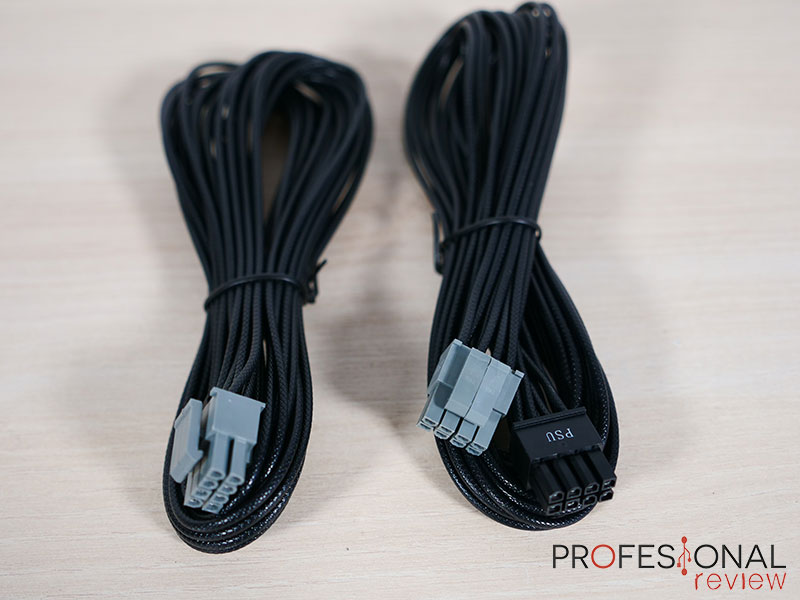

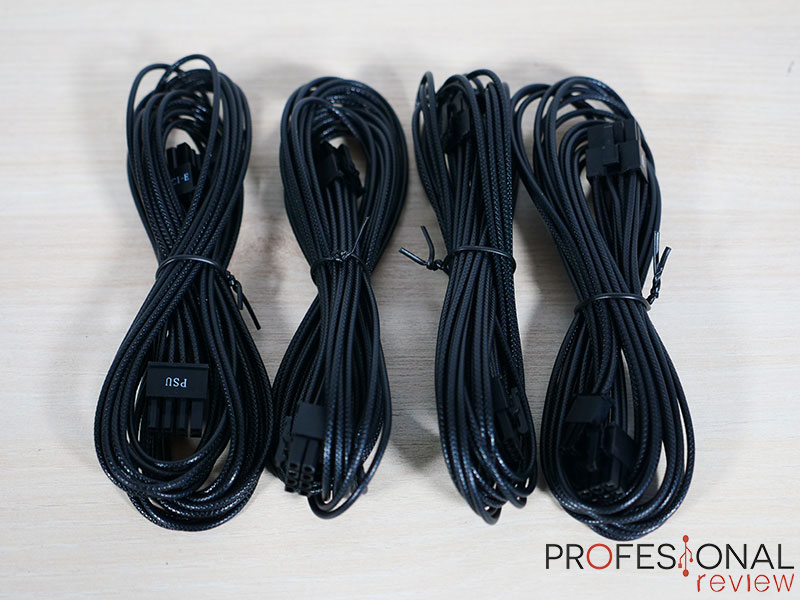

Tanto los cables PCIe de 8 pines como EPS para CPU son de calibre 18AWG, lo cual no es ideal, tratándose de una fuente de 1200W, pues 16AWG sería lo indicado. La longitud de los cables es muy satisfactoria.

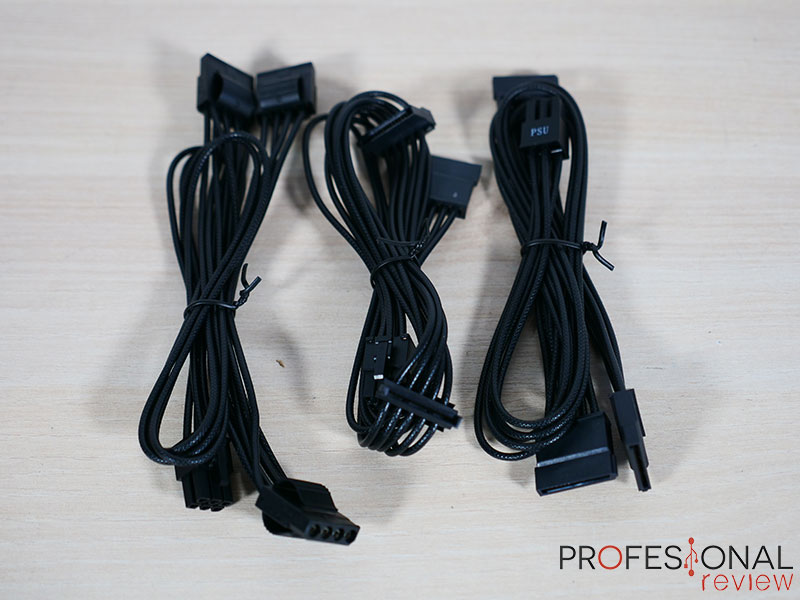

Llama la atención que los cables SATA y MOLEX tan solo tienen 3 cabeceras en lugar de las 4 habituales, y además son bastante cortos. Para un montaje estándar no representa problemas, pero si metemos muchos periféricos internos y un chasis grande, las cosas se complicarían.
Análisis interno
Retiramos la cubierta superior de la Asus ROG Strix 1200W Platinum para acceder al interior, perdiendo con ello la garantía de 10 años que nos proporciona el fabricante.
Esta PSU está certificada con ATX 3.1 y PCIe 5.0, por lo que debe aguantar más del 200% de power excusion, aunque el fabricante no menciona dicha cifra expresamente. Su eficiencia es superior al 91% de media.
En el momento de este análisis no disponemos de pruebas de Cybenetics para el modelo en cuestión, sí que existen para la versión Asus ROG Strix 1000W Platinum.
Fabricante y plataforma interna

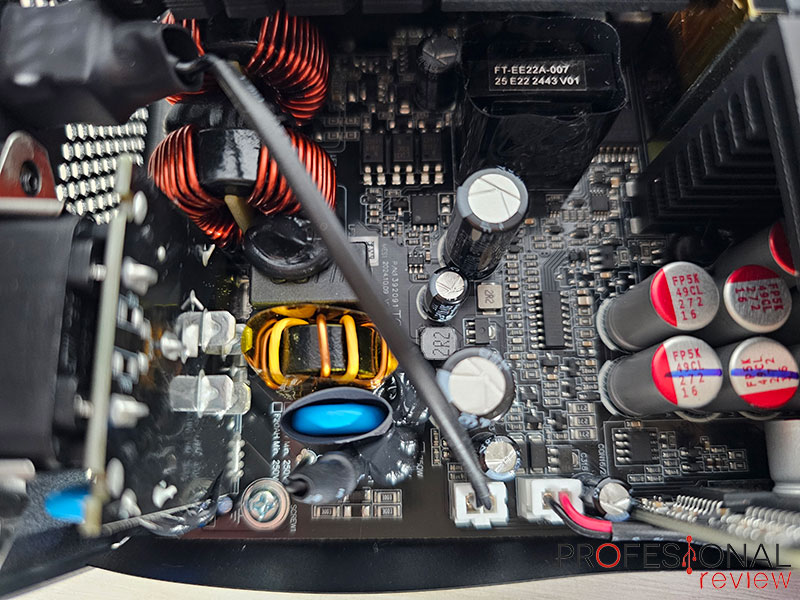

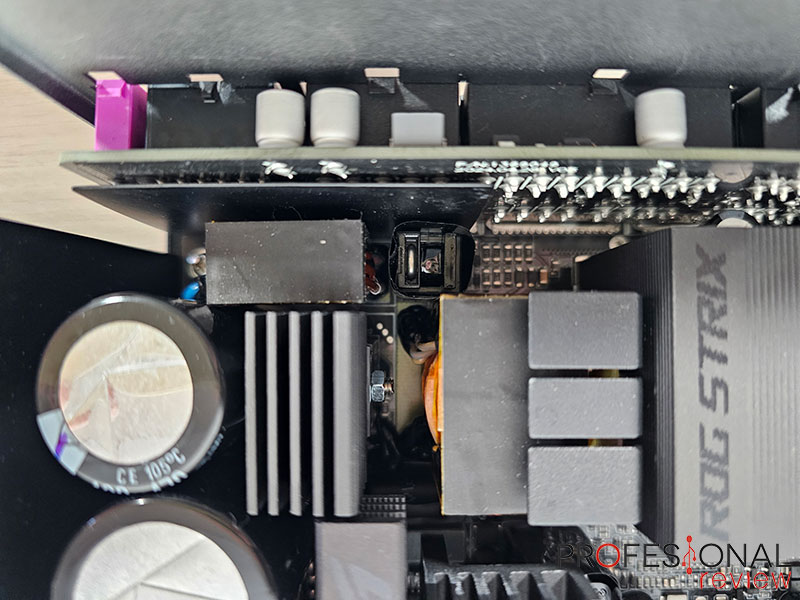

La PCB impresa a doble cara y la electrónica están creados por Great Wall en esta ocasión, destacando la presencia de MOSFETS GaN (Nitruro de Galio), más pequeños y eficientes, y condensadores 100% japoneses.
En el lado primario tenemos una topología con PFC activo digital, rectificador de medio puente para el paso de CA a CC con 2x Vishay GBUE2560, y convertidor resonante LLC con controlador Champion CM6901X.
El APFC en cuestión, está compuesto por un controlador Champion CM6502UHHX y otro Champion CM03X que reduce el consumo de corriente con la PSU sin carga. Además, contamos con un FET Transphorm TP65H035G4WS y diodo CREE C3D16065 de 16A.
En el lado secundario tenemos rectificador síncrono y convertidores DC-DC.
Protecciones
La lista de protecciones de esta Asus ROG Strix 1200W Platinum consta de:
- OPP: protección de sobre-tensión
- OVP: protección de sobre-voltaje
- UVP: protección contra bajo voltaje
- SCP: protección de cortocircuito
- OCP: protección contra sobre-corriente
- OTP: protección contra sobre-temperatura

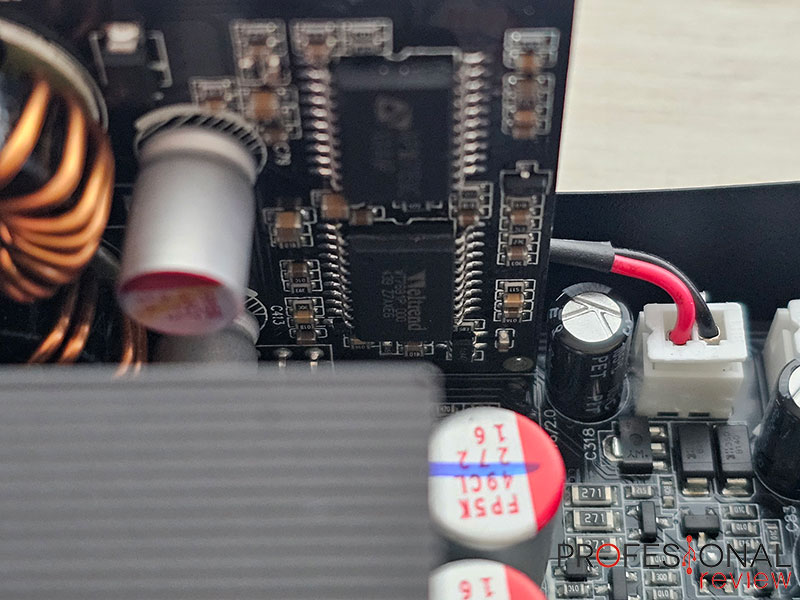

Para ello utiliza un circuito supervisor Weltrend WT7881P que vemos tras una de las PCB verticales.

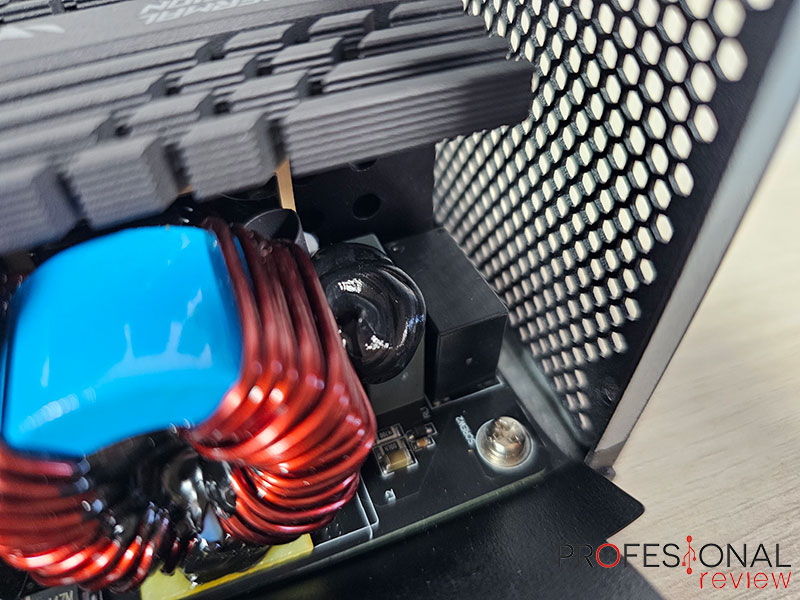

El filtro transitorio está compuesto por 4 Y caps, 2 X caps, 2 chokes CM y un MOV, en donde se suman un relé y termistor NTC SCK-205.

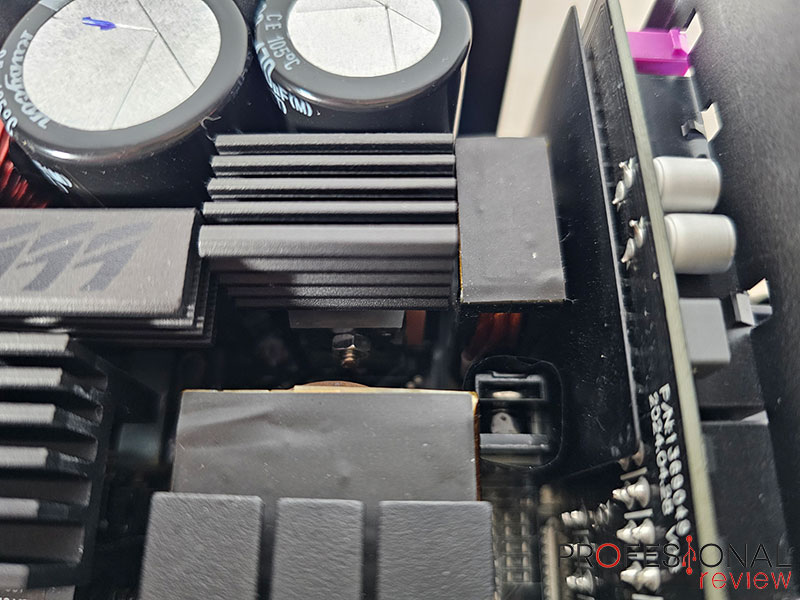

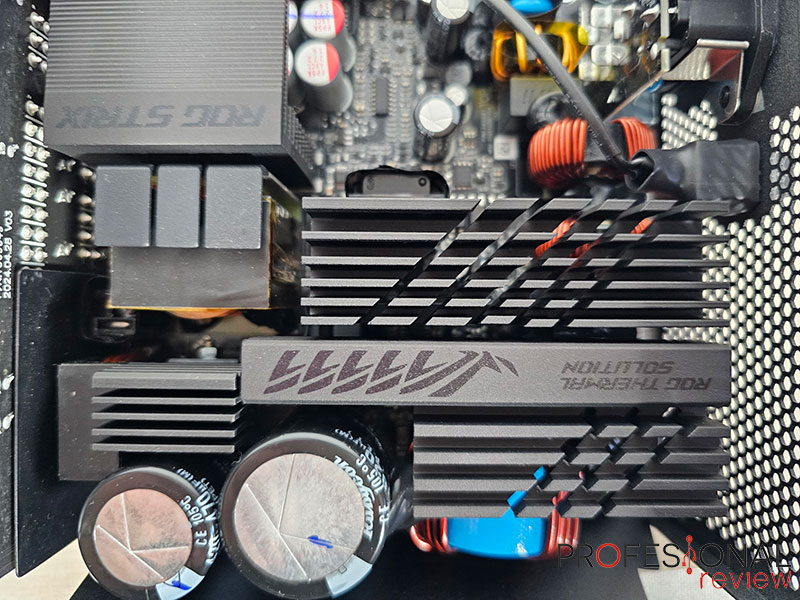

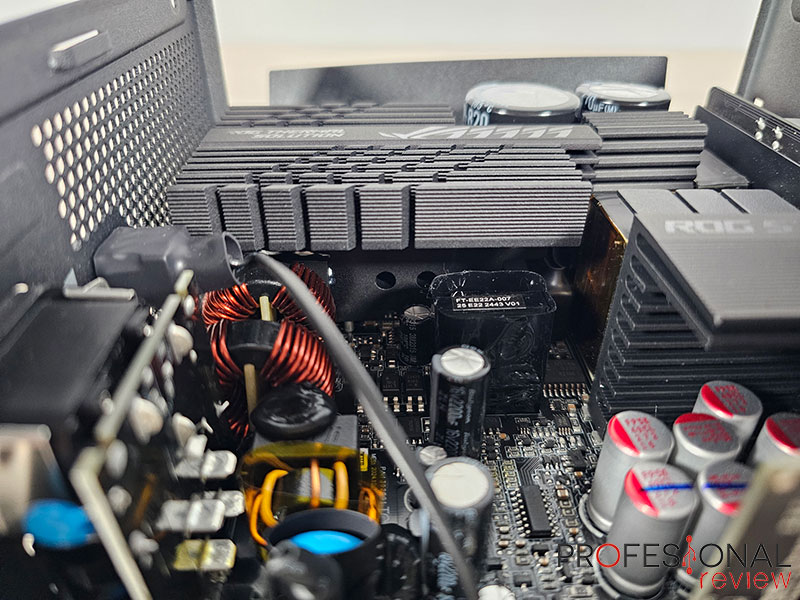

A ello se suman varios disipadores ROG pasivos de aluminio que se encargan de enfriar los elementos más exigentes térmicamente.
Condensadores y elementos restantes
Pasamos a ver los condensadores más importantes de esta fuente Asus ROG Strix 1200W Platinum, los cuales son todos de fabricación japonesa.

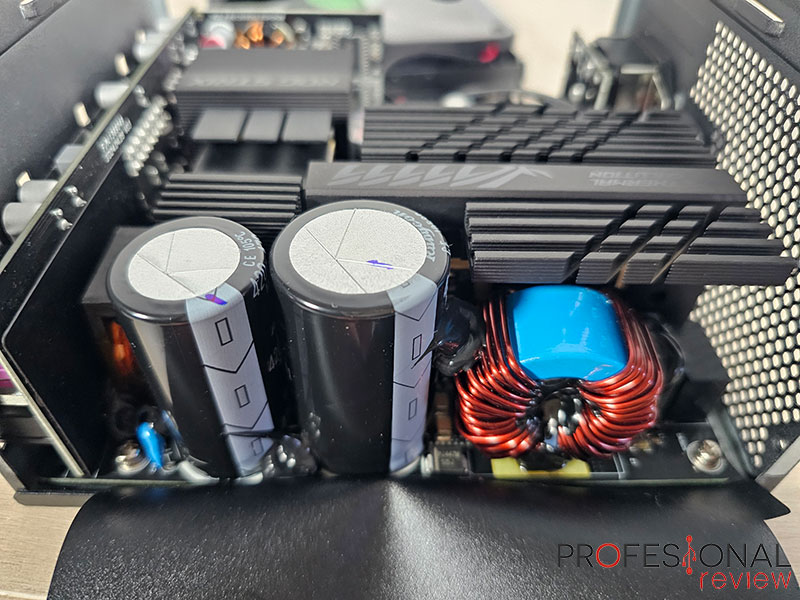

En el lado primario tenemos dos condensadores a granel Rubycon 105ºC de 470 uF y Rubycon 105ºC de 820 uF, sumando un total de 1290 uF. Le acompaña un driver IC Novosense NSi6602.

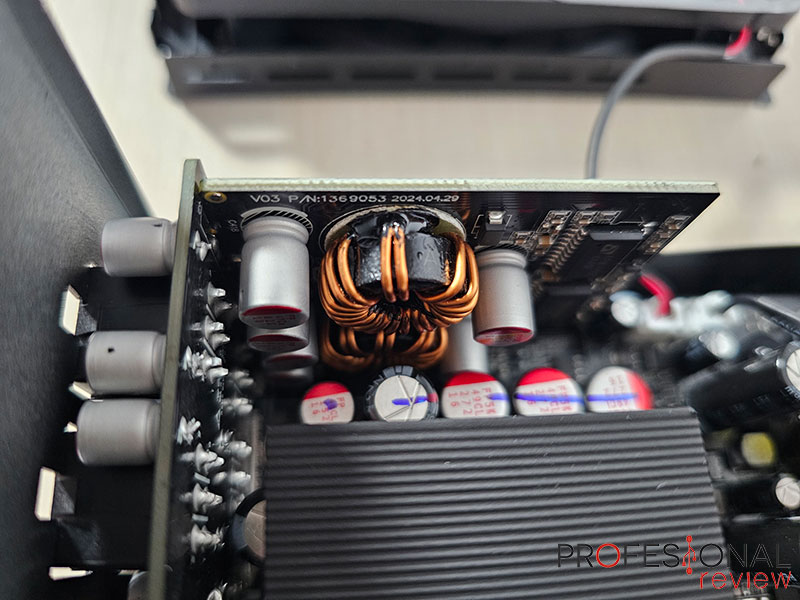

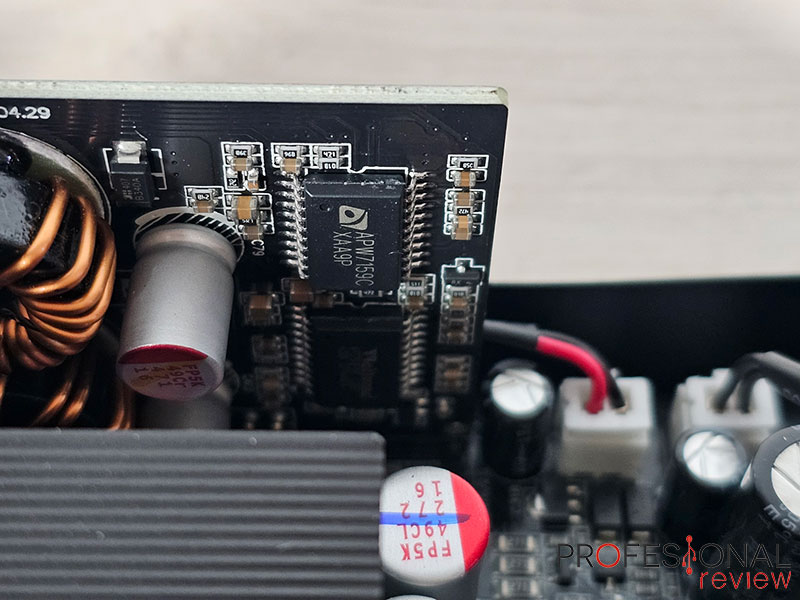

En el lado secundario tenemos el raíl de 12V compuesto por 6 MOSFETS Infineon BSC014N04LS de 100A cada uno, mientras que el raíl de 5 y 3,3V tenemos 4 convertidores DC-DC GP4A24 y un controlador PWM ANPEC APW7159C.
Los condensadores de filtrado de este lado secundario son un total de 8 unidades electrolíticas, 4 de la marca Rubycon y 4 Nichicon, todos ellos de 105ºC. A ellos se suman 35 FPCAP y 7 Nippon Chemi-Con.
Sistema de ventilación
Finalmente, tenemos el sistema de ventilación formado por un ventilador Everflow F1214025BL de 130 mm de diámetro y rodamientos de bolas dobles.
Está controlado por un chip AS358M que permite activar manualmente el modo semi-pasivo para que el ventilador se mantenga parado hasta una carga superior al 50%.
En resumidas cuentas, es una fuente muy silenciosa, pues la mayoría del tiempo estaremos con un consumo bajo en el PC.
Comportamiento
Por desgracia, no disponemos de pruebas de rendimiento publicadas en Cybenetics; sin embargo, sí que están disponibles dichas pruebas para 115V en el sitio Hardware Busters, ya que su creador es precisamente el que realiza dichas pruebas.
Entonces, hemos tomado solamente los datos que no tienen influencia directa en el voltaje, pues en nuestro territorio se utiliza 230V en lugar de 115V.
Las pruebas de voltaje, rizado y eficiencia sí que dependen de este, por lo que las suprimimos.
Hold-Up time (115V)
Esta prueba mide el tiempo que la fuente aguanta funcionando a máxima carga al cortar el suministro de energía de la pared. Es importante, ya que tiene que haber un tiempo suficiente para que esta “comunique” a la placa que se ha producido un corte de energía.
Hemos tomado los resultados de 115V por ser especialmente relevantes para el comportamiento de la PSU, al entregar el mismo tiempo de hold-up y señal PWR_OK.
Significa que no se está cumpliendo ese mínimo de 1 ms entre los tiempos, lo que implica que la certificación ATX 3.1, al menos para 115V, no se cumple en este apartado concreto.
Sonoridad
Terminamos con los datos de sonoridad del sistema de ventilación integrado medidos en dBA con el modo semi-pasivo activado.
Los resultados indican que es una fuente de alimentación muy silenciosa. El ventilador se activa entre el 40 y 50%, alcanzan cifras muy decentes, y que en ningún caso sobresalen respecto a los ventiladores de chasis.
Palabras finales y conclusión acerca de Asus ROG Strix 1200W Platinum
Estamos ante una PSU de garantías, al menos en la calidad de sus componentes, para el montaje en PC de alta gama con GPU y CPU flagships, la estética también acompaña con ese agresivo chasis, si es que se queda parcialmente visible en nuestra caja.
Los datos reportados por las pruebas en HWBusters, al menos para 115V, nos dejan ver que la respuesta transitoria de la fuente no es tan buena como se espera de una PSU de 1200W, y luego tenemos la señal PWR_OK igual al hold up, que hacen no cumplir a la perfección con la certificación ATX 3.1.
Si bien es cierto que en todo lo demás no hay ninguna queja en cuanto a su comportamiento, la eficiencia es muy buena en los tres raíles, incluso a baja carga y el convertidor PFC funciona perfectamente.
Se trata de una fuente muy silenciosa pese a tener ventilador con rodamientos de bolas, lo que le confiere además una mayor durabilidad. Será importante, porque la PSU en sí no tiene sistema de detección de fallos del ventilador. Además, es compatible con 0 dBA.
Te recomendamos la lectura de las mejores fuentes de alimentación del mercado.

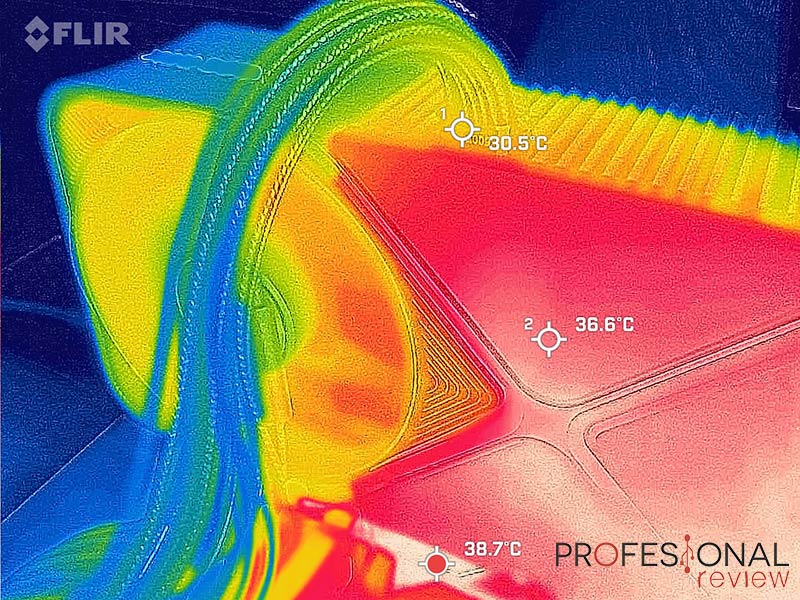

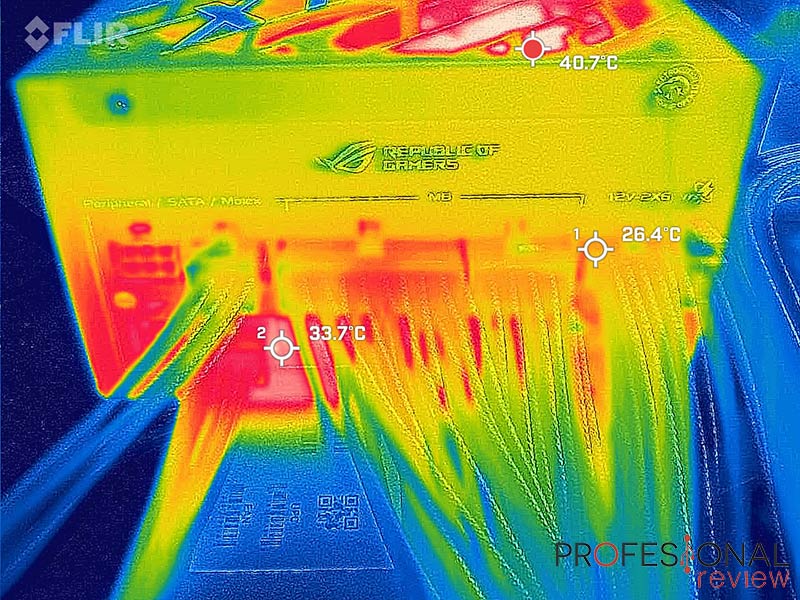

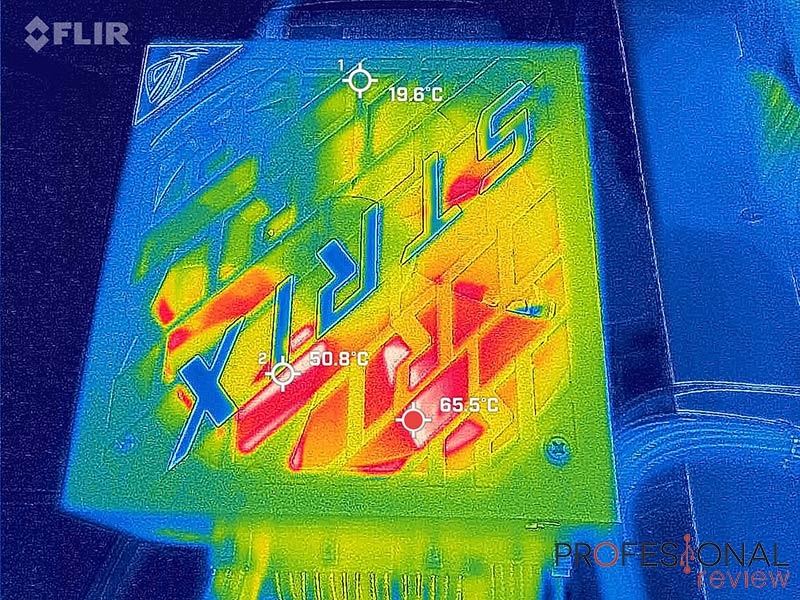

El comportamiento en cuanto a temperaturas ha resultado excelente a una carga en torno a 500W con nuestro banco de pruebas estresado al máximo, potencia insuficiente para hacer funcionar el ventilador. La cabecera 12VHPWR ni se ha inmutado con la RTX 4080.
Llegamos a los cables, donde tenemos sensaciones encontradas, pues los cables son de excelente calidad, individuales, de gran longitud y muy flexibles, pero el conductor no alcanza el calibre 16AWG en PCIe y EPS, y los cables de periféricos son cortos y solo tienen 3 cabeceras.
El precio de esta Asus ROG Strix 1200W Platinum es de 270€ según vemos en Amazon, cifra que consideramos elevada frente a las prestaciones puras de esta fuente, pues hay algunos detalles que se pueden mejorar por su precio.
Si Asus quiere hacer su opción de gama alta más competitiva, debe bajar un poco el precio, o bien mejorar algunos detalles. En todo lo demás, su diseño y fiabilidad son excelentes.
|
VENTAJAS |
INCONVENIENTES |
| EFICIENCIA PLATINO >90%, EXCELENTE A NIVELES DE CARGA BAJOS | HOLD UP TIME Y RESPUESTA TRANSITORIA MEJORABLES |
| COMPORTAMIENTO MUY SILENCIOSO | POCAS CABECERAS SATA DISPONIBLES |
| CERTIFICACIÓN ATX V3.1 PARA GPU DE GAMA ALTA | CABLES EPS Y PCIE 18AWG |
| CONTROL DE TENSIÓN ADICIONAL PARA 12VHPWR | |
| 4 CABECERAS PCIE 8 PINES INDEPENDIENTES | |
| CABLES FLEXIBLES Y DE CONDUCTORES SEPARADOS |
