Si estás tratando de montar tu propio PC, seguro que habrás visto diferentes conectores en la placa base para la refrigeración, como es el caso de FAN_CPU, FAN_OPT y FAN_AIO. Pero ¿sabes realmente qué es cada uno y dónde debes conectar cada cable de alimentación para tus ventiladores? Aquí te lo explicamos…
Te recomiendo leer nuestro tutorial sobre cómo montar un PC

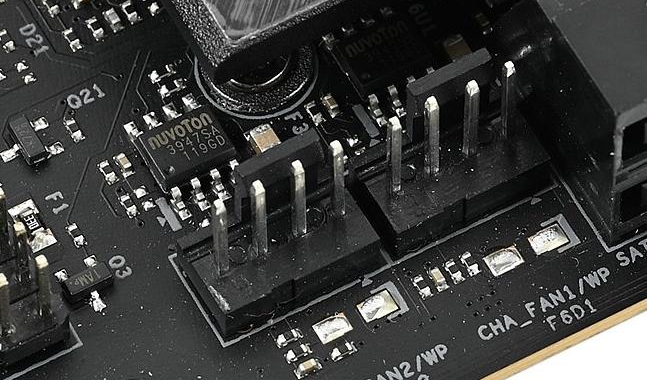

Conectores para la refrigeración de la placa base
Es importante conocer bien los conectores de la refrigeración de la placa base para conectar cada cable en el lugar correcto mientras estás montando tu PC. Estos conectores son:
- AIO_FAN: se trata de un conector para alimentar las bombas AIO (All-In-One) de las refrigeraciones líquidas. Estos conectores no solo suministra energía eléctrica, también permite controlar la velocidad, y suele situarse cerca del socket de la CPU, l igual que CPU_FAN.
- CPU_FAN: este conector principal para conectar el ventilador del CPU, es el más elemental. Dependiendo de si es de 3-pin o 4-pin, puede tener mayor o menor control sobre la velocidad o RPM a la que gira el ventilador según la medición de temperatura de los sensores. Gracias a ellos, suministra la energía y el control necesario de forma dinámica. Como el anterior, se sitúa cerca del socket de la CPU, ya que los cables de los ventiladores no suelen ser demasiado largos…
- CPU_OPT: proviene de OPTional, y como su propio nombre indica, es el conector para un segundo ventilador para la CPU. Su función es similar al CPU_FAN, ofreciendo también opciones de control de velocidad y alimentación, además de ofrecer información de la velocidad de giro o RPM a la que está funcionando. Puede variar de lugar, pero también suele estar cerca del zócalo.
Además de esos, también existen otros tipos de conectores igualmente interesantes, como:
- CHA_FAN o CPU_SYS: dependiendo del modelo o marca de la placa base, se puede llamar de una u otra forma. Pero en ambos casos son los conectores para conectar los ventiladores de la caja o torre que se suelen agregar para mejorar el flujo de aire dentro de la carcasa. En este caso también suministran alimentación y control de velocidad de giro. En este caso, suele estar cerca del cabezal de pines donde también se conectan otros elementos de la carcasa, como el LED, speaker, el botón de reset o encendido, etc.
- EXT_FAN: este otro conector es para ventiladores adicionales. Similar a CHA_FAN, pero pueden ofrecer más opciones de control o ser utilizados para ventiladores específicos. La ubicación varía según la placa base, pero suelen estar cerca de los conectores CHA_FAN.
- H_AMP: este conector de la placa base es para conectar un amplificador de ventilador. Aunque parezca extraño, sirve para amplía la potencia disponible para controlar ventiladores de alta potencia. Puede encontrarse cerca de los conectores CHA_FAN o FAN_AIO.
- AIO_PUMP: antes mostré el AIO_FAN, pero en este caso, en vez del ventilador del radiador de estas unidades, lo que se conecta aquí es la bomba de líquido. Suministra energía y control de velocidad a la bomba AIO. Suele estar cerca del conector CPU_FAN y/o AIO_FAN.
- W_PUMP: por último, este otro conector sirve para conectar la bomba de un sistema de refrigeración líquida personalizada, es decir, que no sea un AIO. Su función es la misma, suministra energía y control de velocidad a la bomba de agua personalizada. Puede encontrarse cerca de los conectores AIO_PUMP o FAN_AIO.
También te puede interesar conocer cuáles son las mejores refrigeraciones del mercado
Recuerda que la disponibilidad y ubicación de estos conectores varía según la placa base. Por eso, consulta el manual de tu placa base para obtener información específica sobre los conectores disponibles y su configuración. Además, puede que en algunos casos los nombres puedan variar ligeramente, según el fabricante y modelo, aunque por lo general suelen ser así…
