ABYSM Morpheo GX5 1000W es la fuente de alimentación más potente dentro de la tercera generación MORPHEO lanzada por la marca, en la que destacan las certificaciones ATX 3.1 y PCIe 5.1 para su conector 12VHPWR.
Su plataforma ha sido galardonada con la certificación de eficiencia Platinum de Cybenetics, junto a condensadores 100% japoneses y un panel modular con cables de buena calidad, suman un conjunto de altas prestaciones para equipos de alta gama. ¡Veamos que nos ofrece!
Agradecemos a ABYSM su confianza en nosotros por enviarnos esta fuente para su análisis.
El packaging de la ABYSM Morpheo GX5 1000W destaca por lo llamativo que es, utilizando colores negro y rojo para la presentación, con bastante información del producto en las caras externas.
La configuración interna no es muy distinta a la competencia, con la PSU colocada sobre molde de espuma, y los cables dentro de un estuche de tela.

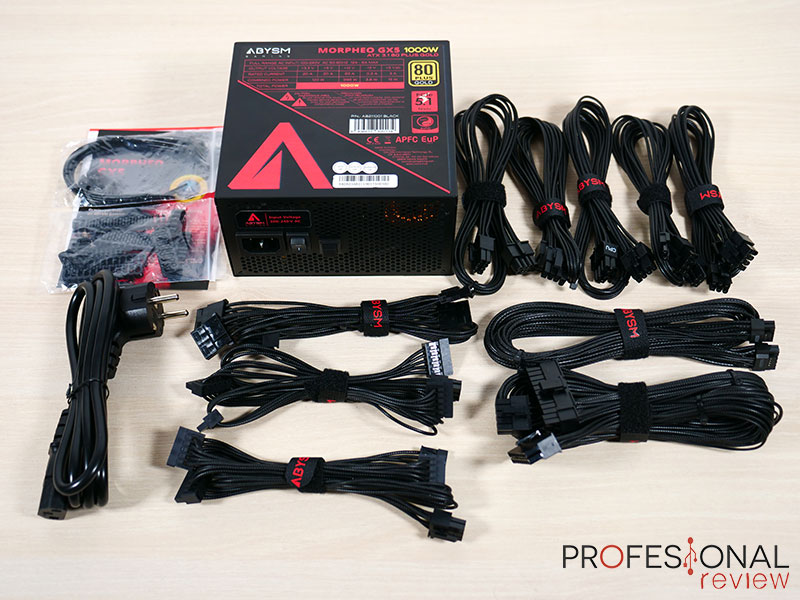

Éste es el contenido:

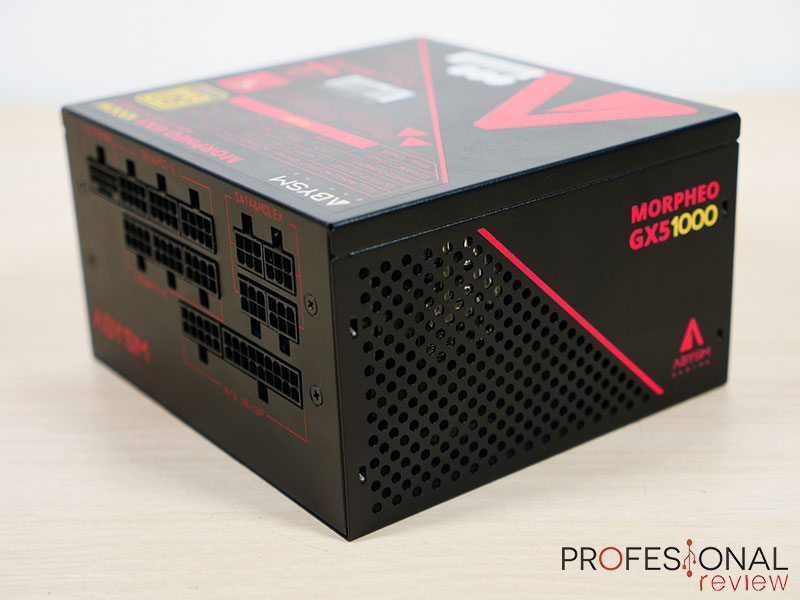

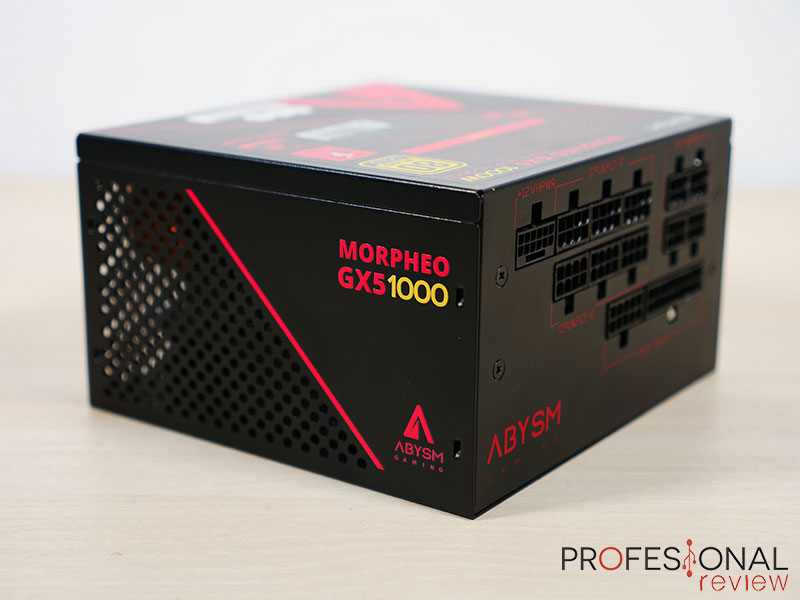

El diseño de esta PSU ABYSM Morpheo GX5 1000W parte de un formato ATX estándar con 150 mm de ancho y 85 mm de alto, con una profundidad ajustada de 140 mm. Es, por tanto, una fuente bastante compacta pese a su potencia.
Su encapsulado de acero está disponible en colores negro y blanco, ambos con detalles rojos, dando una estética gaming cuidada, en caso de que la PSU sea visible.

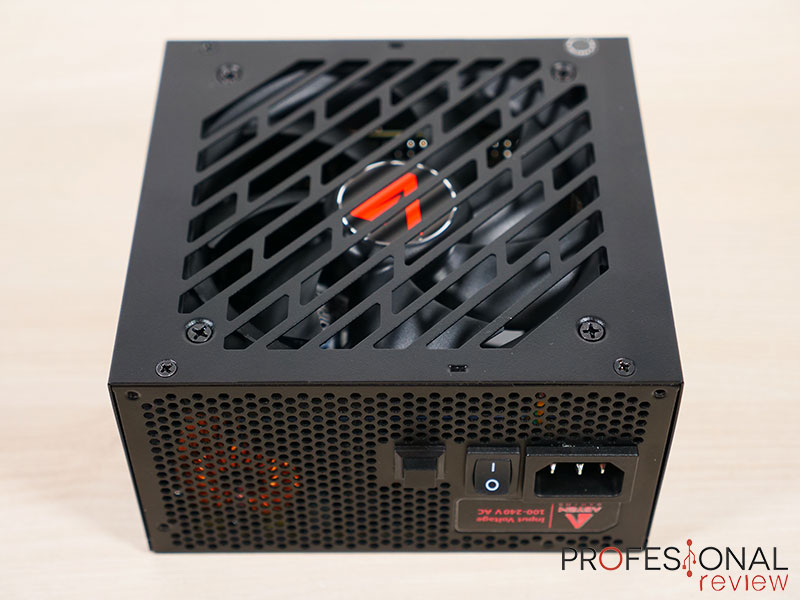

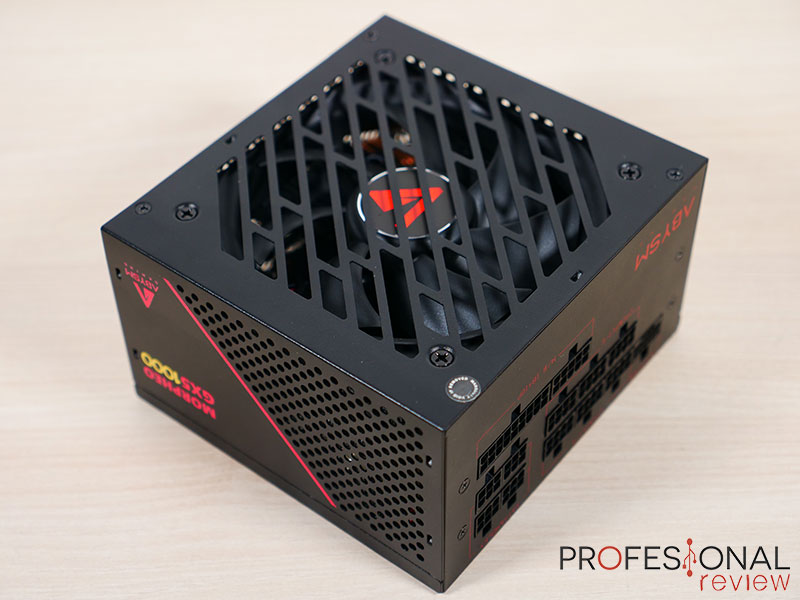

La zona de ventilador consta de una rejilla de patrón diagonal con agujeros bastante grandes y obviamente sin filtro de polvo, mostrando el logotipo de la marca sobre el ventilador en color rojo.

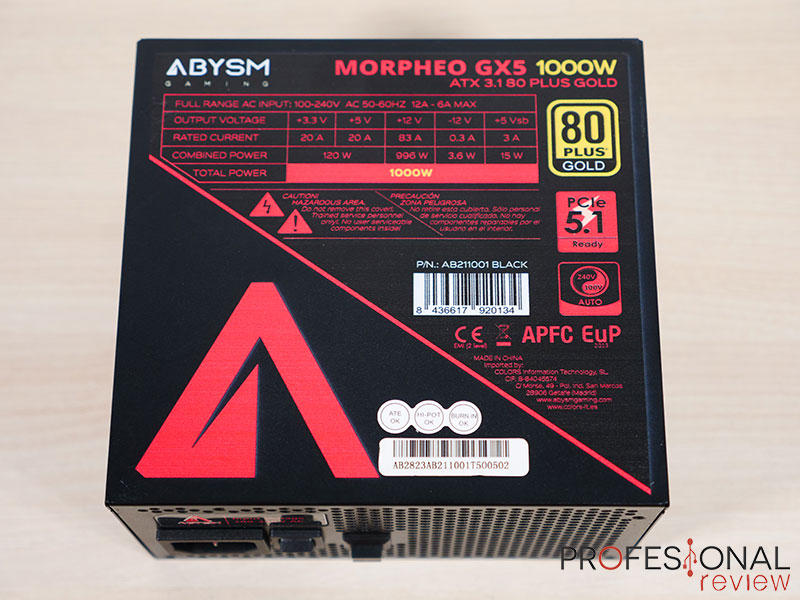

Pasamos a la cara superior de la ABYSM Morpheo GX5 1000W para ver una chapa totalmente cerrada, en la cual se ha implementado la tabla de especificaciones de potencia, certificación y resto de información relevante.

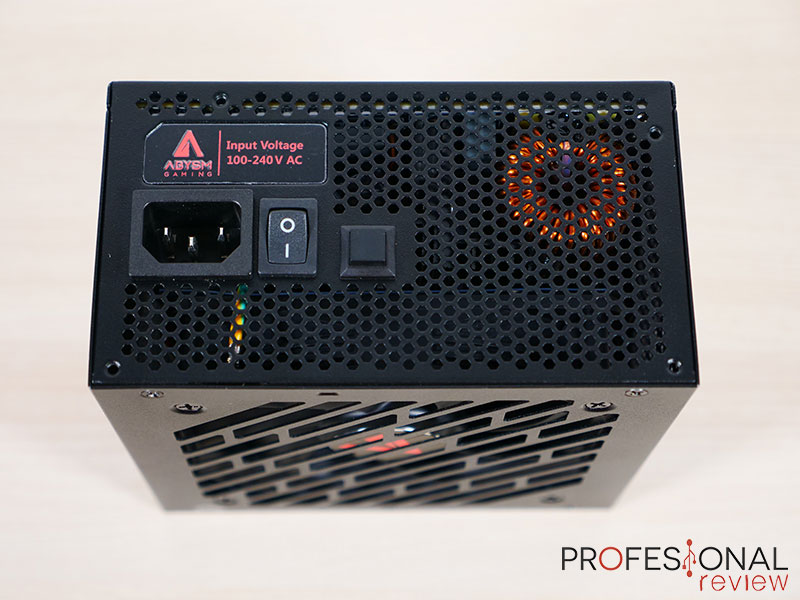

Finalmente el panel posterior o trasero cuenta con otra rejilla para expulsar el aire, conector de alimentación C14 de 3 pines, switch de encendido y botón para activar o desactivar el modo de ventilación semi-pasivo.

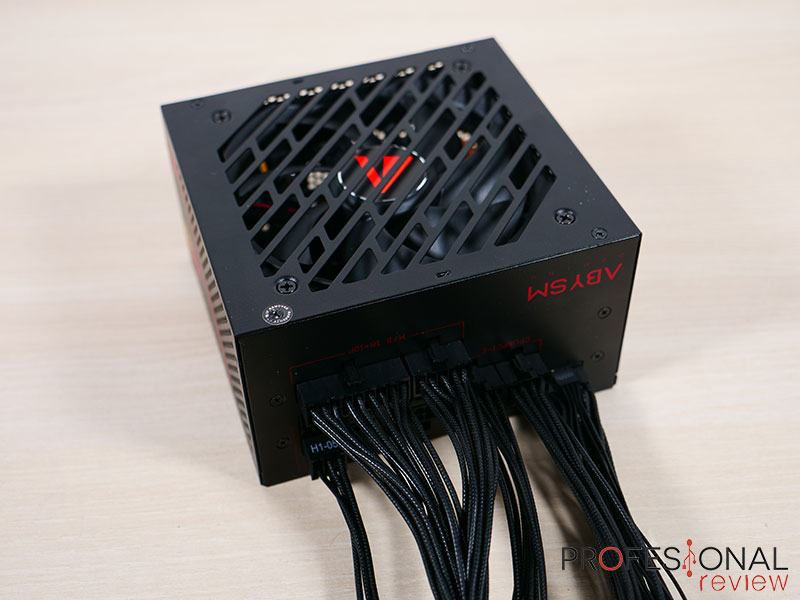

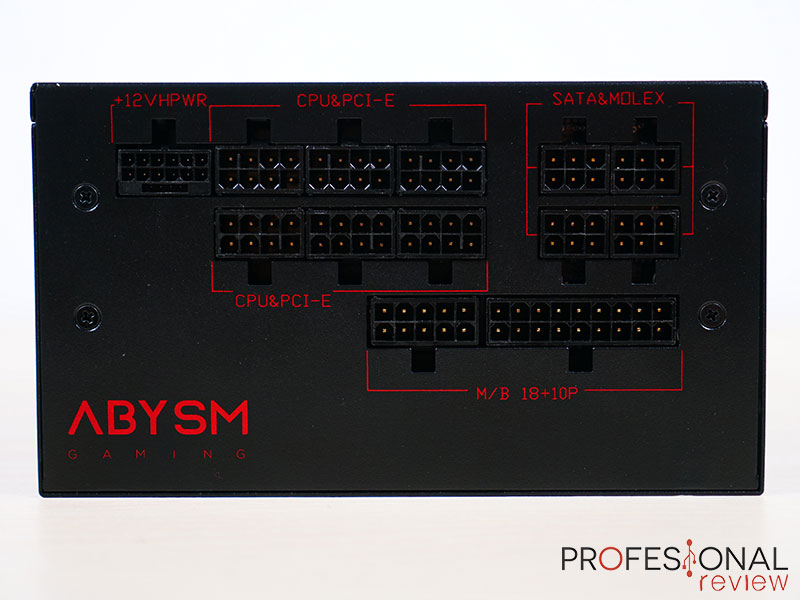

Dejamos el panel de conexiones de la ABYSM Morpheo GX5 1000W para estudiarlo con detalle en el apartado específico, el cual es 100% modular.
La configuración de conexiones consta de 1x 12VHPWR, 6x CPU/PCI-E 8 pines, 4x SATA/MOLEX 6 pines y ATX de 10+18 pines. Esto significa que el panel cuenta con una cabecera SATA y otra PCIe de sobra.

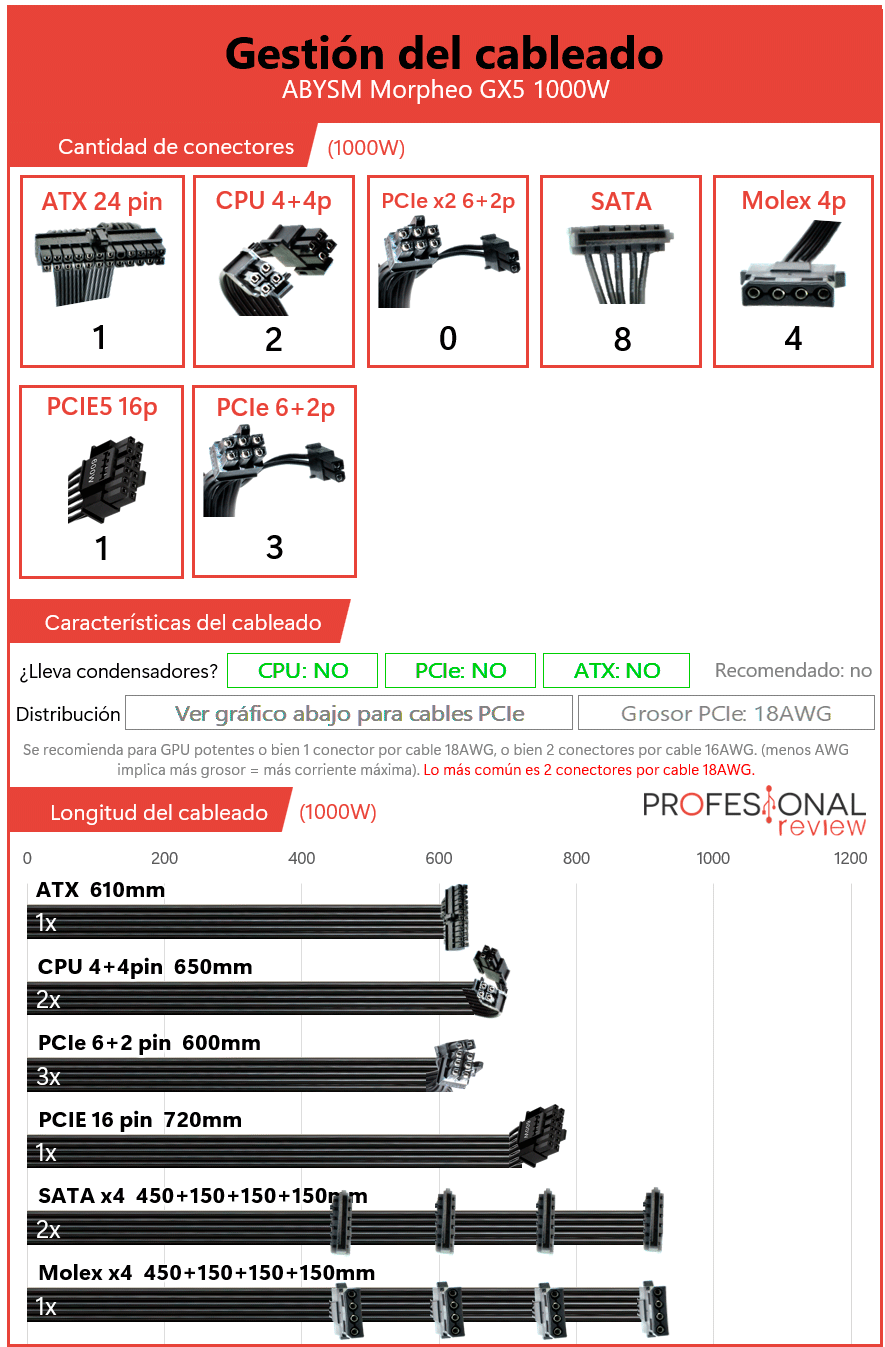

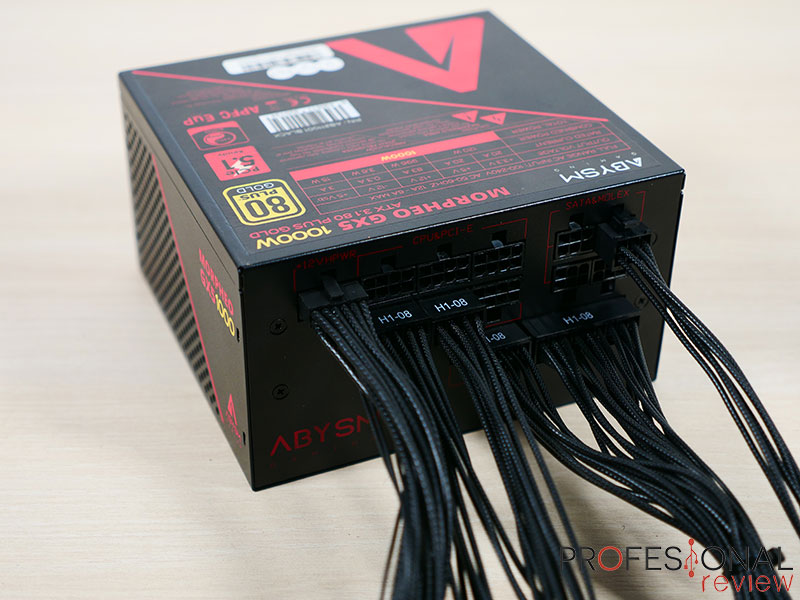

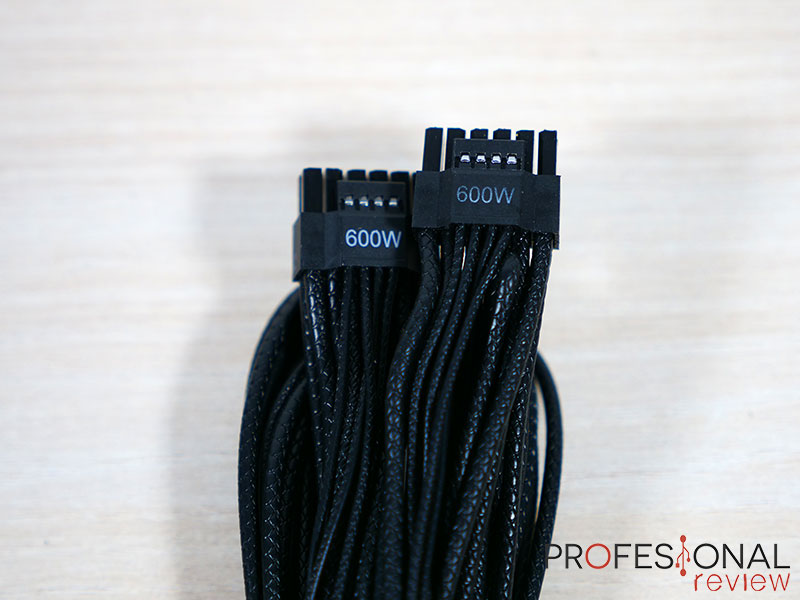

Ahora pasamos a los cables, destacando la longitud del 12VHPWR con 720 mm, provisto de conductores de calibre 16AWG para principales y 24AWG para los 4 sensores. La fuente está certificada con ATX 5.1 y PCIe 3.1, admitiendo 600W de potencia por el cable y picos del triple de potencia nominal.
En lo que respecta al resto de cables principales, tanto EPS como ATX y PCIe, son todos ellos de calibre 18AWG, y esta no es la noticia que esperábamos, pues 16AWG debería ser lo ideal para una fuente de 1000W.
Todos los cables, incluyendo SATA y MOLEX, disponen de conductores recubiertos de goma mallada para aportar mayor resistencia y estética, pensados obviamente para un setup gaming con componentes visibles. Además tenemos peines de enrutamiento para mejorar el resultado.

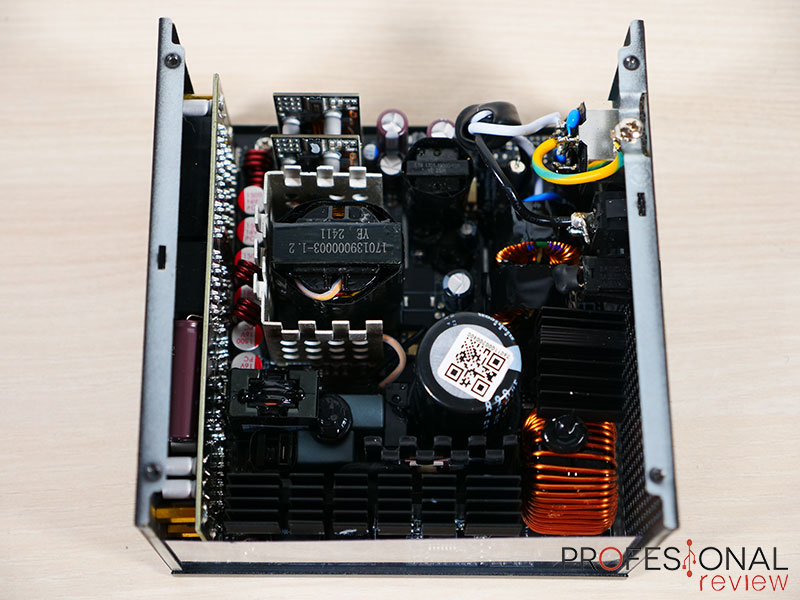

Nos centramos ahora en la configuración interna de la ABYSM Morpheo GX5 1000W, así que para ello debemos retirar la cubierta que da acceso a los componentes.
Debemos retirar 4 tornillos ubicados en las esquinas, donde se encuentra el ventilador, pero no es necesario retirar éste. Uno de ellos, como os podéis imaginar, tiene el sello de garantía.
La fuente ofrece una garantía de 3 años, cifra bastante ajustada.
ABYSM ha confiado en el fabricante Helly Technology para construir sus nuevas fuentes MORPHEO de 3ª generación, asegurando presencia de condensadores 100% japoneses.
En el lado primario se ha utilizado una topología de puente completo con APFC Champion CM6500UNX, acompañado de un convertidor resonante LLC para minimizar las pérdidas de potencia en el lado primario y secundario.
El lado secundario se completa con 8 MOSFETS DC-DC especificación G013N04G y rectificador síncrono, algo exigible en una PSU actual. Estos MOSFETS ya los hemos visto en otras fuentes como por ejemplo la Lian Li SP850 o 1st Player NGDP 1300W, la cual también se basa en este OEM para su fabricación.
Las soldaduras y PCB se aprecian gruesas y de buena calidad, si bien no hemos expuesto la parte inferior al tener que retirar algunos elementos soldados para su extracción.
ABYSM Morpheo GX5 1000W ofrece una amplia gama de protecciones donde se especifican OVP, UVP, OTP, OLP, OPP, SCP. PG debería de incorporarse también dadas sus certificaciones.

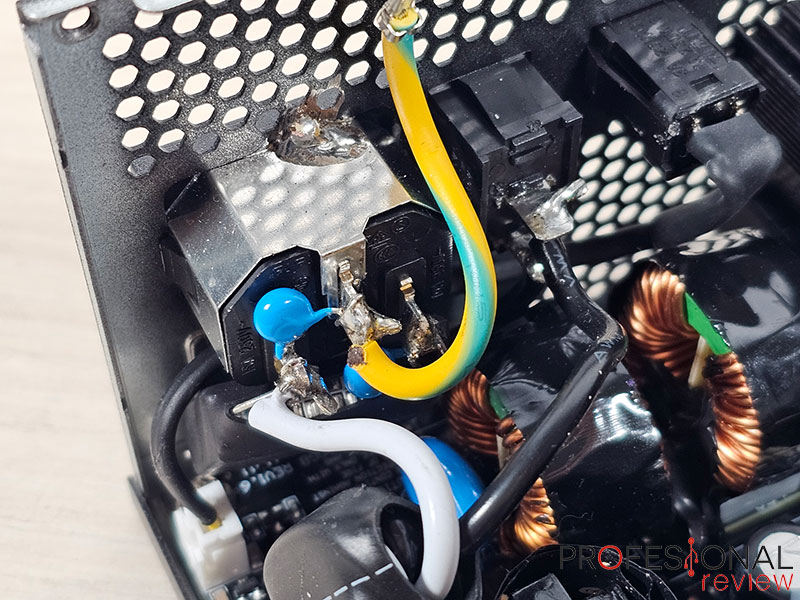

Un circuito supervisor Weltrend WT7527 se encarga de toda la gestión. Además podemos ver el filtro transitorio EMI, además del termistor MOV y NTC para salvaguardar la PSU de temperaturas y sobrecargas.
También dispone de relé, haciendo el característico sonido de “clic” la apagar y encenderé la PSU.

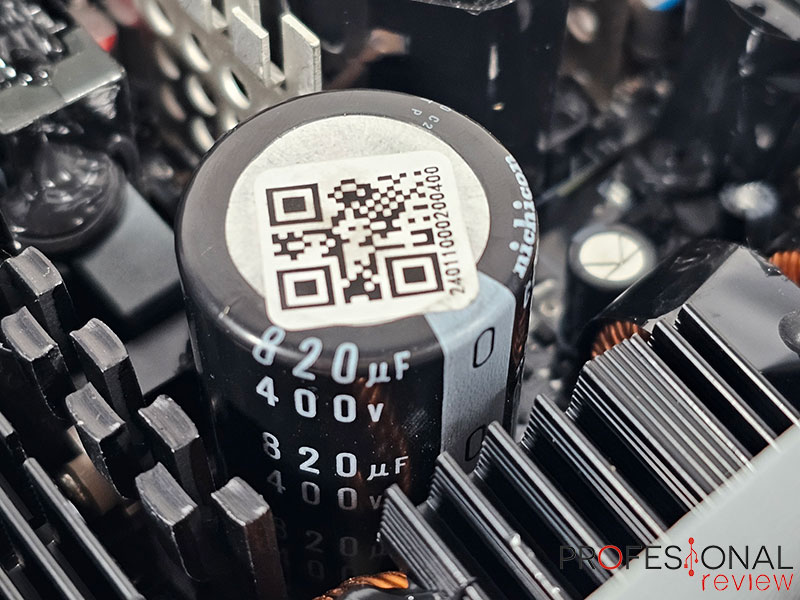

ABYSM Morpheo GX5 1000W utiliza para el lado primario un condensador a granel Nichicon de 820µF, esta vez se opta por una sola unidad de alta capacidad en lugar de dos más pequeñas.
En el lado secundario tenemos los 8 MOSFETS G013N04G comentados anteriormente, junto a condensadores Nippon y condensadores de filtrado Rubycon, todos ellos electrolíticos.
Vemos que para los raíles de 3,3V y 5V tenemos dos PCB para la correspondiente gestión.

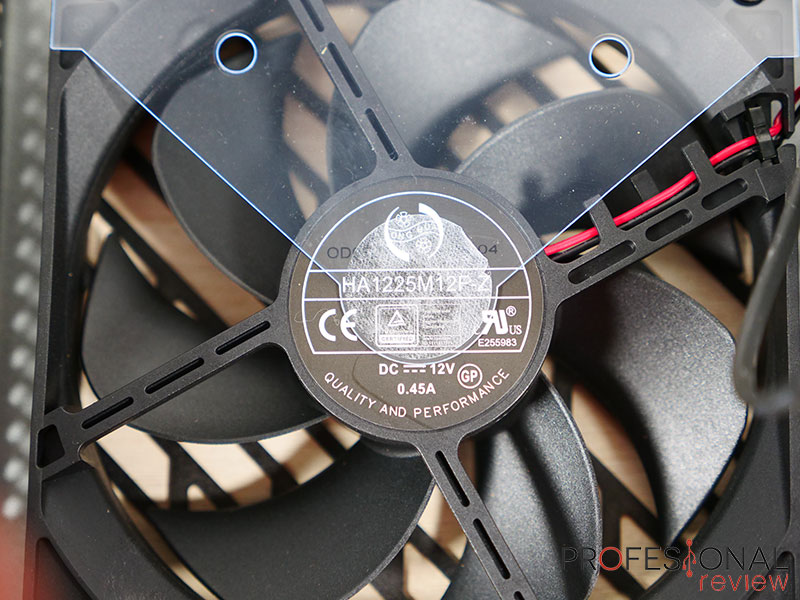

El sistema de refrigeración de la ABYSM Morpheo GX5 1000W consta de un ventilador Hong Hua HA1225M12P-Z con alimentación DC y ajuste automático de RPM en base a las temperaturas de la fuente.
Disponemos en el panel trasero de un botón para activar el modo semi-pasivo, en el cual el ventilador permanece en reposo mientras que no se supere cierto umbral de temperaturas o carga.
Tenemos disponibles las gráficas de análisis de esta ABYSM Morpheo GX5 1000W realizadas por Cybenetics, el mayor referente en el tema de pruebas con fuentes de alimentación.
Podremos obtener el informe exhaustivo de este modelo desde el siguiente enlace en el que se obtienen datos de ruido y eficiencia en la prueba con voltaje de 115V para EEUU y 230V para Europa. Nos centraremos en los resultados de 230V al ser el voltaje que utilizamos en nuestro territorio.

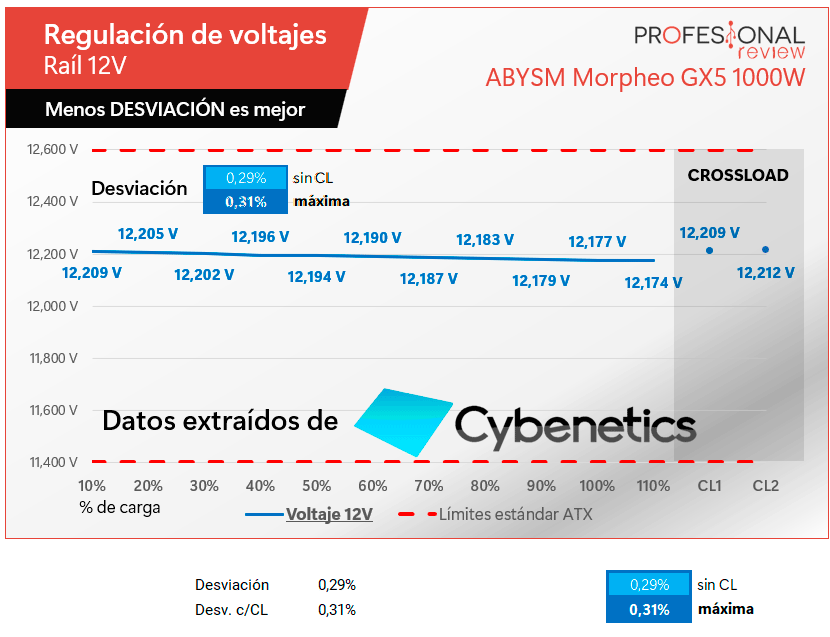

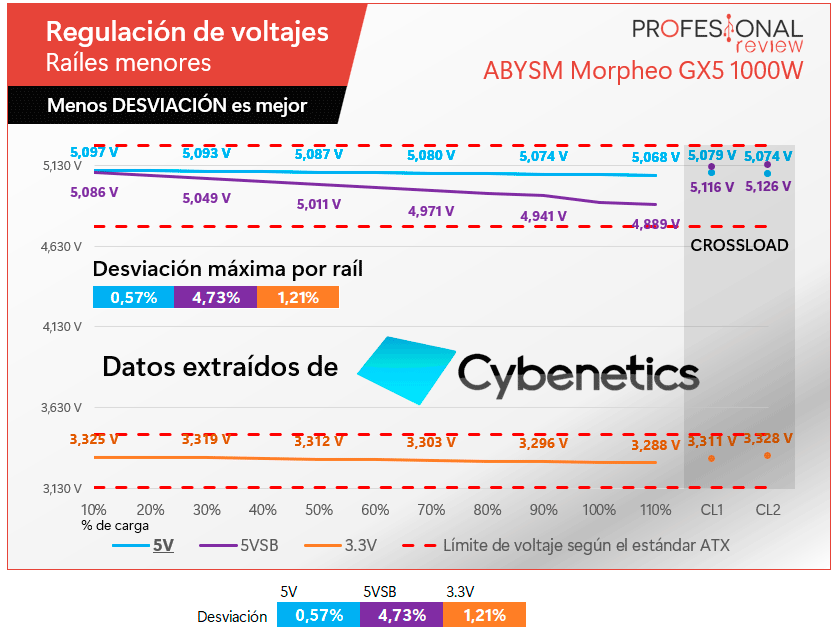

En estas pruebas se miden los voltajes de los raíles 12V, 5V, 3,3V y 5VSB de la fuente en función de la carga. El estándar ATX de Intel define que estos voltajes deben mantenerse en el +/-5% del valor nominal. Lo importante aquí es medir la desviación que se encuentra entre el valor mínimo y máximo de voltaje, pues esto es lo que más estresa los VRM de la placa base y GPU.

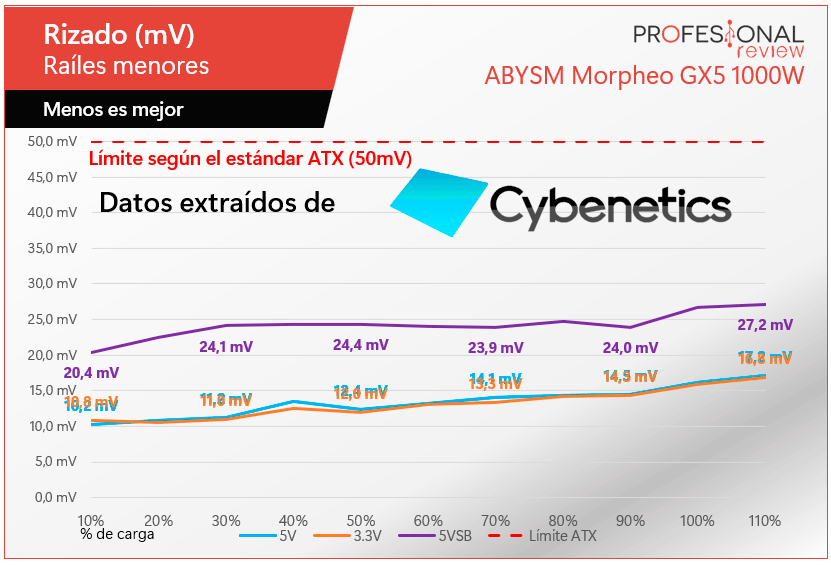

Se trata de medir las variaciones en milivoltios (mV) al convertir la corriente AC en DC, si son muy elevadas pueden repercutir en el comportamiento de los componentes del equipo y en algunos casos estropear componentes fundamentales.

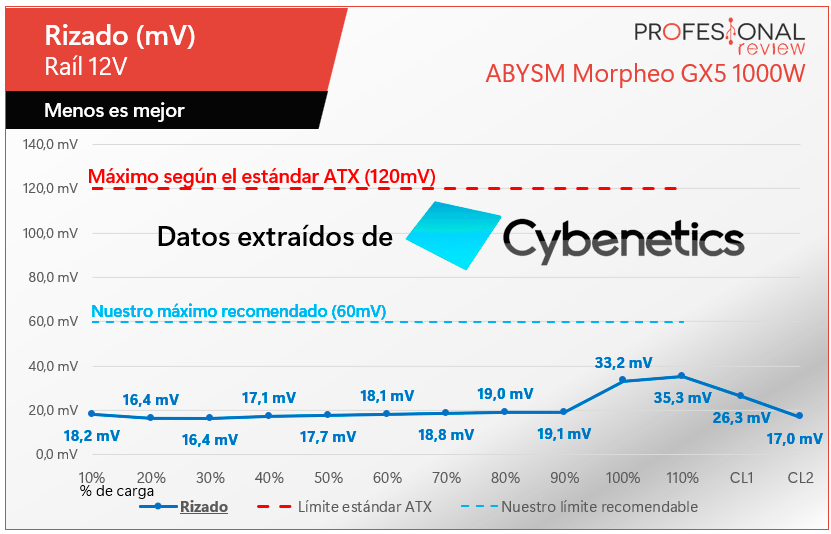

Los datos en el raíl de 12V son los más variables, más concretamente en carga superior al 90% parece que las cifras suben ligeramente con respecto a la media en los pasos anteriores. Aún así, siguen estando dentro de las tolerancias.

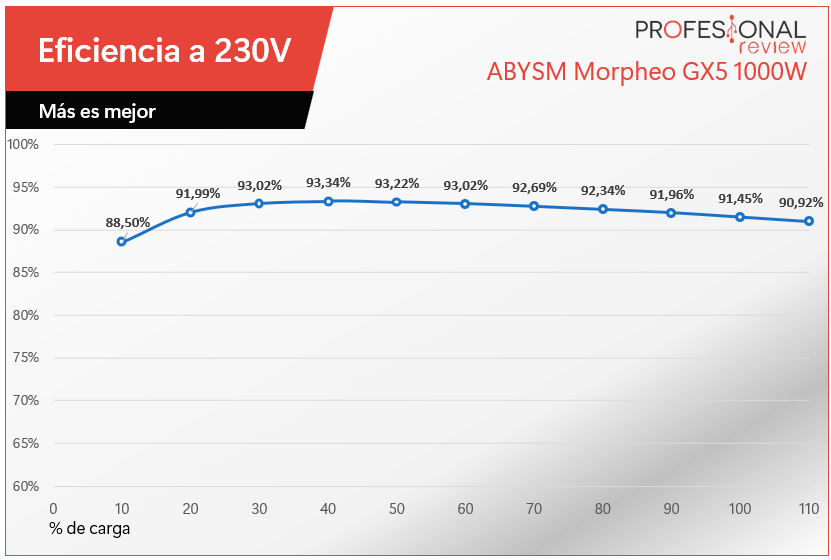

La eficiencia es la relación entre la energía que consume el equipo (de salida) y la energía que consume la fuente de la pared (de entrada). Esta eficiencia varía según la carga de la PSU y Cybenetics hace las pruebas entre el 10 y el 110% (+crossload).
Pese a que la PSU tiene una certificación 80 Plus Gold, las pruebas de Cybenetics han superado las expectativas al darnos cifras superiores al 90% de media y picos de 93,34% de eficiencia al 40% de carga, siendo las cifras donde normalmente nos moveremos en un PC gaming.

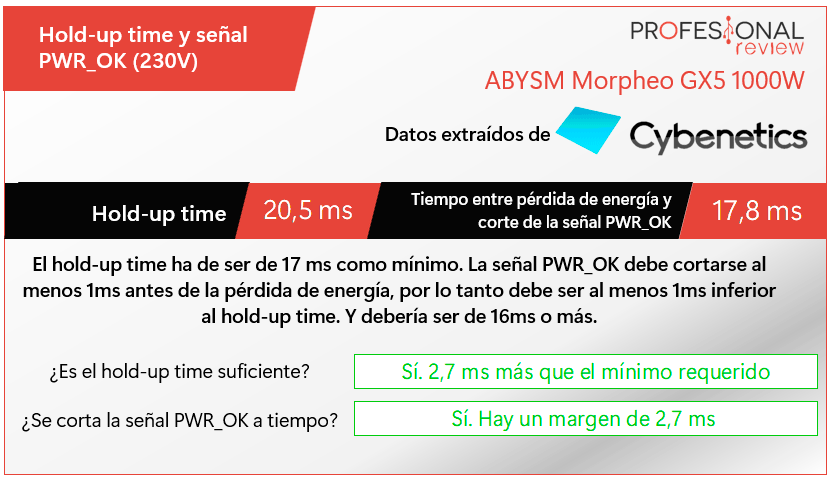

Esta prueba mide el tiempo que la fuente aguanta funcionando a máxima carga al cortar el suministro de energía de la pared. Es importante, ya que tiene que haber un tiempo suficiente para que esta “comunique” a la placa que se ha producido un corte de energía.

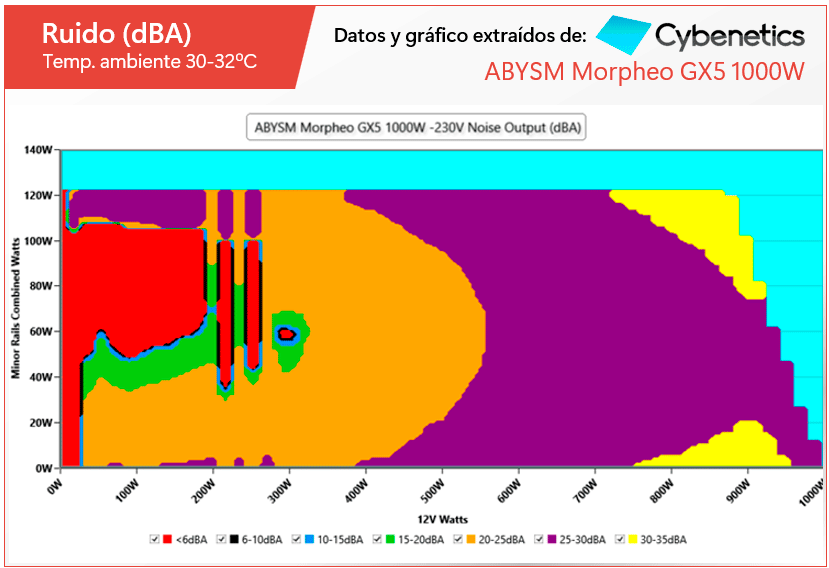

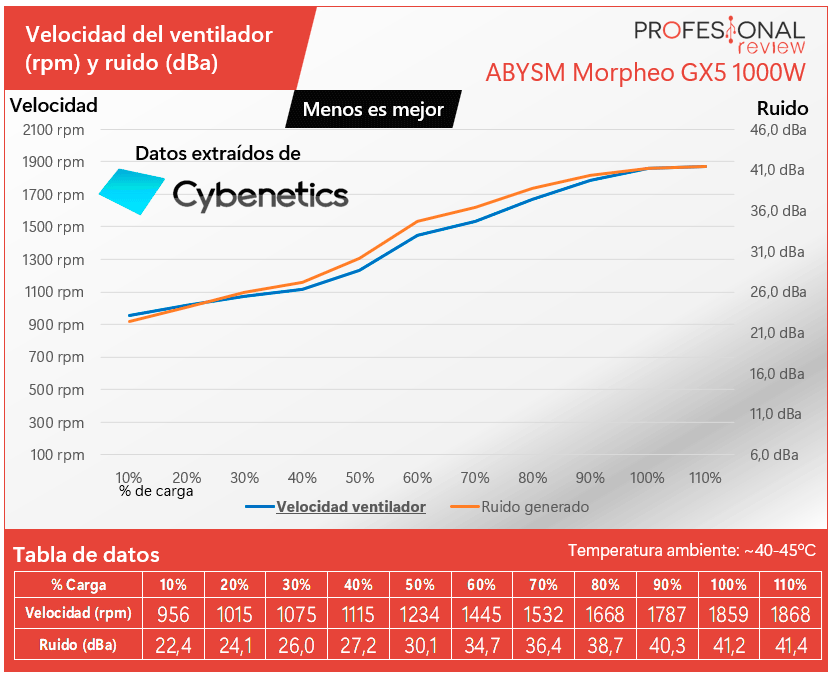

Terminamos con los datos de sonoridad del sistema de ventilación integrado medidos en dBA con el modo semi-pasivo activado.
Por otro lado, el galardón que da Cybenetics a esta fuente en cuanto a sonoridad no es el mejor de todos, y podemos corroborar que el ventilador genera notable ruido por encima del 40% de carga. Con el modo semipasivo las cifras descienden un poco.

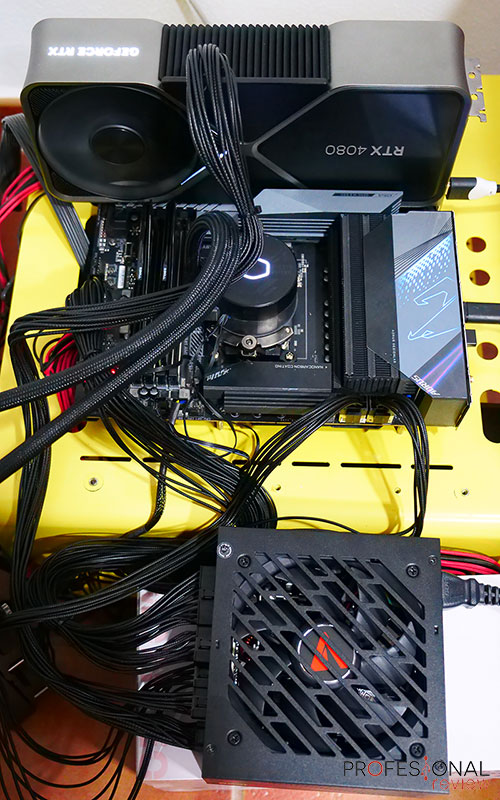

Llegamos al final de este análisis donde, además de probar por nuestros medios la fuente en el banco de pruebas, nos hemos ayudado del trabajo de Cybenetics, siendo el claro referente en este tipo de hardware.
Los resultados hablan por sí mismos, ABYSM ha optado por una excelente plataforma cuya eficiencia es superior a la categoría Gold. En este caso, alcanza a la categoría Platinum, por lo que habla muy bien de la fuente.
Además utiliza condensadores 100% japoneses tal y como promete, tanto en el lado primario como secundario y panel de conexiones, con un potente lado secundario y todos los sistemas de protección existentes.
Te recomendamos la lectura de las mejores fuentes de alimentación del mercado.
Ofrece certificaciones ATX 5.1 y PCIe 3.1, las más exigentes actualmente, que aseguran un comportamiento perfecto del conector 12VHPWR y el resto. La PSU se calienta muy poco, aunque es cierto que el ventilador sin modo semipasivo es un poco ruidoso.
En cuanto a los cables, solamente el 12VHPWR ofrece calibre 16AWG, así que echamos en falta un mayor grosor a los EPS y PCIe. Al menos estéticamente están muy bien cuidados gracias a cubiertas de goma malladas, ideal para montajes gaming. Las longitudes también cumplen las exigencias.
ABYSM Morpheo GX5 1000W se encuentra a un precio de 180€ en Amazon tanto en la versión blanca como negra, mientras que las versiones de 850W y 750W están por 150€ y 105€ respectivamente.
Las cifras son bastante ajustadas frente a la competencia para el buen funcionamiento que ofrece esta fuente. La plataforma es fiable, aunque dispone de solo 3 años de garantía y un panel modular con cableado correcto, por tanto, la consideramos una buena PSU.
| VENTAJAS | INCONVENIENTES |
| PLATAFORMA CON CONDENSADORES 100% JAPONESES | MAYOR RIZADO EN EL RAÍL DE 12V |
| EFICIENCIA PLATINUM SEGÚN CYBENETICS | VENTILADOR RUIDOSO CON MODO SEMIPASIVO DESACTIVADO |
| DISEÑO COMPACTO CON 140 MM DE LARGO | CABLES PCIE Y EPS 18AWG |
| PANEL MODULAR Y DISEÑO DE CABLES | |
| CERTIFICACIÓN ATX 5.1 Y PCIE 3.1 | |
| PRECIO AJUSTADO |
El equipo de Profesional Review le otorga:
Última actualización el 2024-11-21
ABYSM Morpheo GX5 1000W es una fuente modular con las últimas certificaciones PCIe y ATX, galardonada con platino por Cybenetics, a un precio ajustado
