Nueva tarjeta gráfica para probar, nueva oportunidad de ver lo que es capaz de hacer uno de los modelos más potentes del mercado como es la Gigabyte RTX 4090 Gaming OC 24G. Estamos ante el segundo modelo más potente por debajo de la versión de AORUS, cuyo boost de 2535 MHz está un poco más exprimido que la versión Windforce. La PCB también eleva su calidad con un VRM de y mejora su estética gracias a integrar aros RGB en sus 3 ventiladores WINDFORCE 3X.

Agradecemos a Gigabyte su confianza en nosotros por enviarnos esta tarjeta gráfica para su análisis.

Gigabyte RTX 4090 Gaming OC 24G características técnicas

Unboxing

Pues comenzamos esta review efectuando el tradicional Unboxing, consistente esta vez en una caja de amplias dimensiones compuesta por el envoltorio exterior de plástico delgado y gráficos a color de la GPU y especificaciones. Dentro tenemos una segunda caja de cartón rígido que almacena entre moldes de polietileno la tarjeta, a su vez protegida con una bolsa de plástico aislante.

El contenido de esta caja será:

• Tarjeta gráfica Gigabyte RTX 4090 Gaming OC 24G
• Kit de soporte para montaje horizontal (dos piezas)
• Adaptador de PCIE5 a 4 PCIex8 pines
• Tornillos de montaje
• Documentación
• Pegatinas decorativas

Diseño exterior y ventiladores

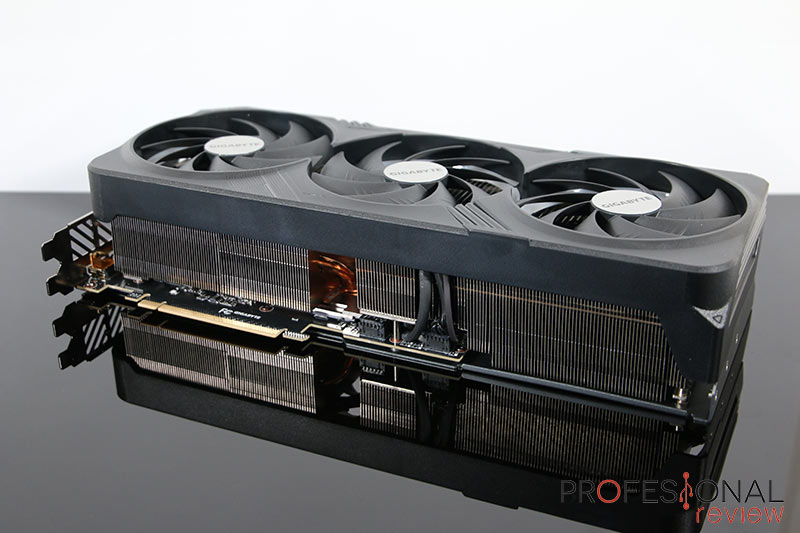

La Gigabyte RTX 4090 Gaming OC 24G ha renovado la estética del disipador lo cual era necesario tratándose del segundo modelo más potente de la marca con permiso de la AORUS para no quedarse atrás respecto a la competencia. Pero además ha aumentado significativamente el tamaño de su bloque dándolo nada menos que 75 mm de grosor, y por tanto ocupando 4 slots casi completos en una placa base. Su longitud de 340 mm también podría ser un problema para chasis compactos, así que mejor asegurarnos de medir el recinto antes de comprarla.

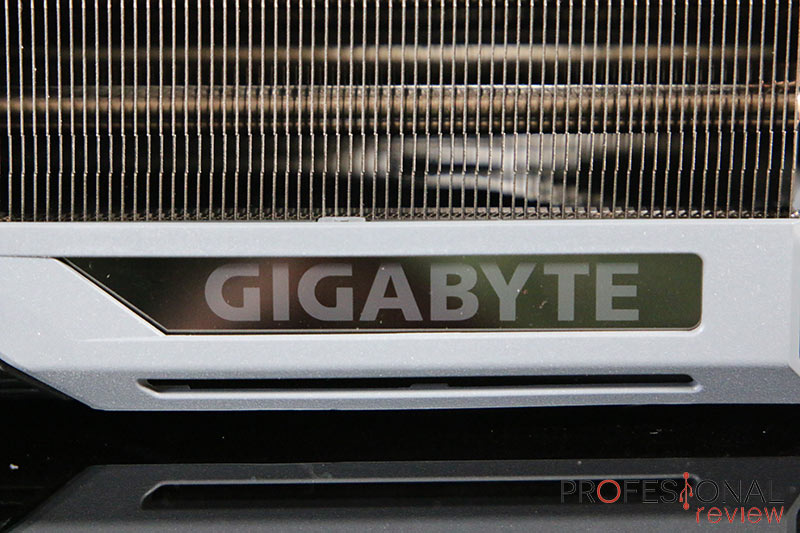

En la cubierta exterior creemos que aún falta un poco de color, ya que en su configuración “base” únicamente se utiliza el color negro para toda la carcasa, que además es de plástico en su totalidad, dejando el aluminio para la AORUS. En cualquier caso la calidad de fabricación es excelente, con detalles en forma de líneas 3D y acentos en el borde de los ventiladores periféricos. La nota gaming la ponen los 3 aros RGB Fusion 2.0 que tiene cada ventilador en el interior, acompañado por otra zona RGB en el lateral que ilumina el logotipo de Gigabyte, pudiendo ser todo ello gestionado desde software con color y efectos.

Continuamos en esta zona donde tenemos 3 ventiladores que dan nombre al disipador WINDFORCE 3X con 100 mm de diámetro. Cuenta con sistema de giro alternado donde el ventilador central gira en sentido contrario a los periféricos para maximizar el flujo de aire, y sistema 3D Active Fan, que apaga los ventiladores cuenta la GPU está en reposo. Las aspas mantienen un diseño con borde de ataque estriados para mejorar la presión estática, y utilizan cojinetes con Nanolubricante de Grafeno que aumenta la vida útil 2.1x veces respecto a los cojinetes de bolas.

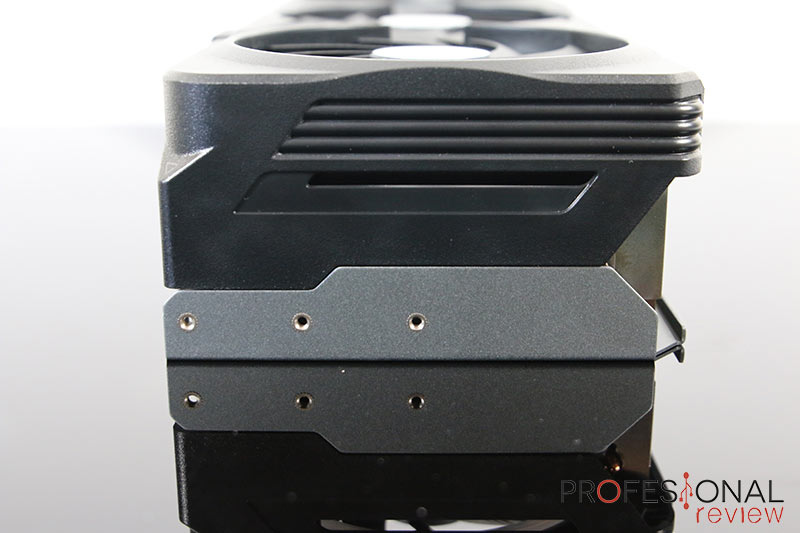

Los laterales como siempre se encuentran parcialmente descubiertos justo en el grosor del disipador para expulsar el aire caliente, mientras que la zona frontal permanece cerrada por la cubierta de plástico y parte del backplate. Este último se ha utilizado para hacer tres agujeros donde colocar el soporte que se incluye en el bundle.

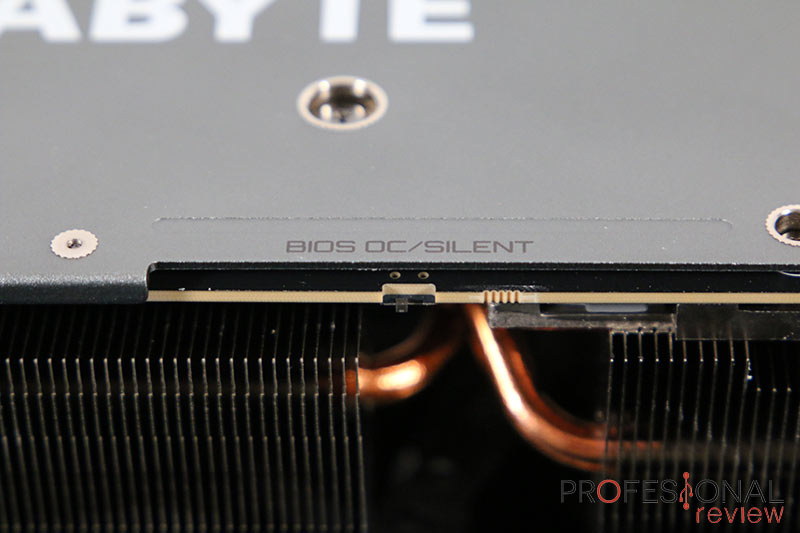

Continuamos con la parte superior de la Gigabyte RTX 4090 Gaming OC 24G donde se ha colocado un backplate de aluminio de 1 mm de grosor que mantiene toda la PCB tapada. Esta zona realiza labores de refrigeración pasiva para la zona donde se colocan las memorias VRAM y el VRM. En el extremo tenemos el típico agujero para mejorar la refrigeración del extremo del disipador. En el borde exterior encontramos el diminuto switch Dual BIOS con modos Silent y OC para el perfil de RPM, y la cabecera de alimentación.

Puertos y conexiones

El panel de puertos de la Gigabyte RTX 4090 Gaming OC 24G es otro elemento que sigue exactamente igual respecto a los modelos inferiores y anterior generación:

• 3x DisplayPort 1.4a
• 1x HDMI 2.1

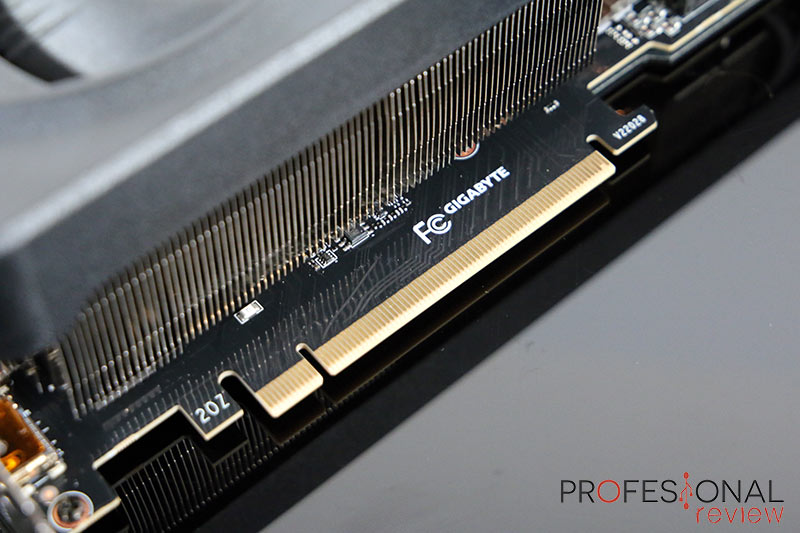

La interfaz PCIe 4.0 con 16 carriles activos permite conectar hasta 4 monitores 8K simultáneamente, donde la interfaz HDMI 2.1 será la que provea mayor ancho de banda. La cabecera de alimentación PCIE5 estará presente en esta y todas las GPU Ada Lovelace, la cual tiene 16 pines efectivos que debemos conectar perfectamente para evitar que se queme con los 450W que consumirá esta tarjeta. Cuenta con LED que se iluminará en blanco cuando exista un problema con la energía que llega a la GPU.

Disipador y arquitectura

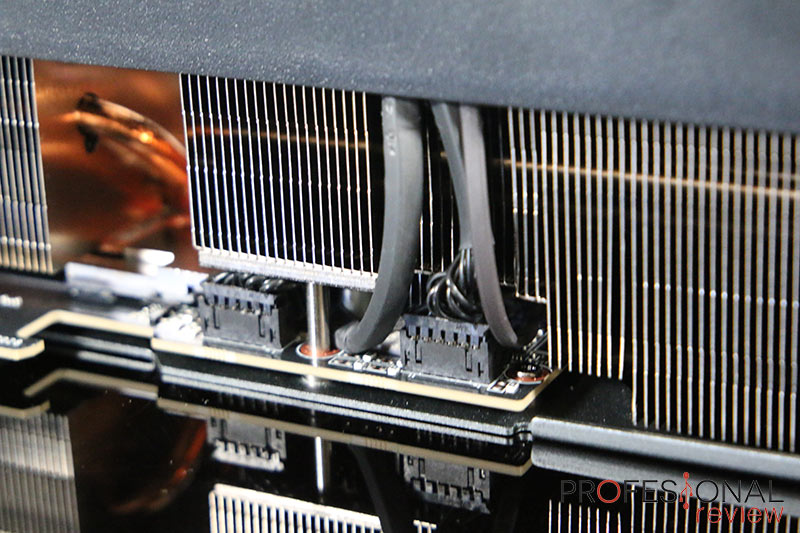

Es momento de acceder al interior de la Gigabyte RTX 4090 Gaming OC 24G para ver la construcción detallada de la PCB y el disipador. Para ello hemos retirado todos los tornillos del backplate, donde Gigabyte mantiene el sistema de anclaje directo y sin bracket trasero para la GPU. Esta vez ha optado por 2 cabeceras de 20 pines y 1 de 3 pines que conectan los ventiladores y el sistema RGB a la PCB.

Disipador

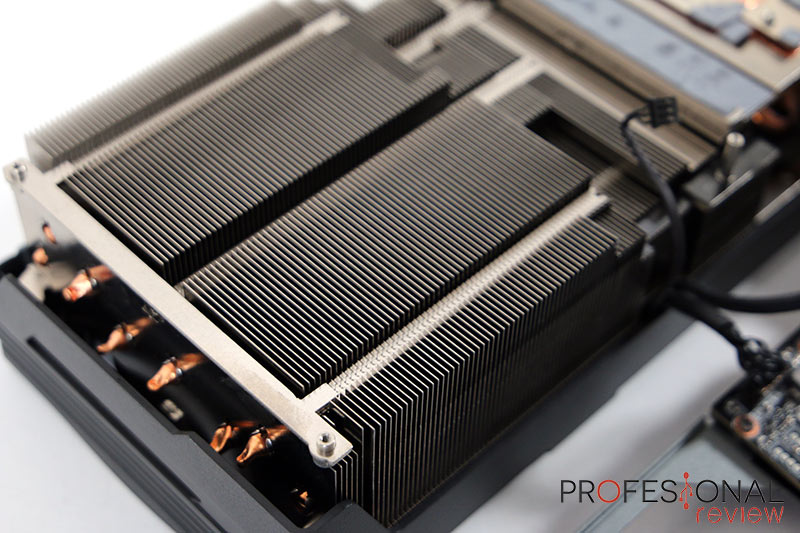

El disipador está compuesto por dos grandes bloques de aluminio formados por aletas verticales colocadas transversalmente para permitir la evacuación del aire por los lados de la tarjeta. En ellas se ha realizado los cortes justos para las cabeceras y cables del disipador, utilizado todo el espacio posible en los 75 mm de grosor.

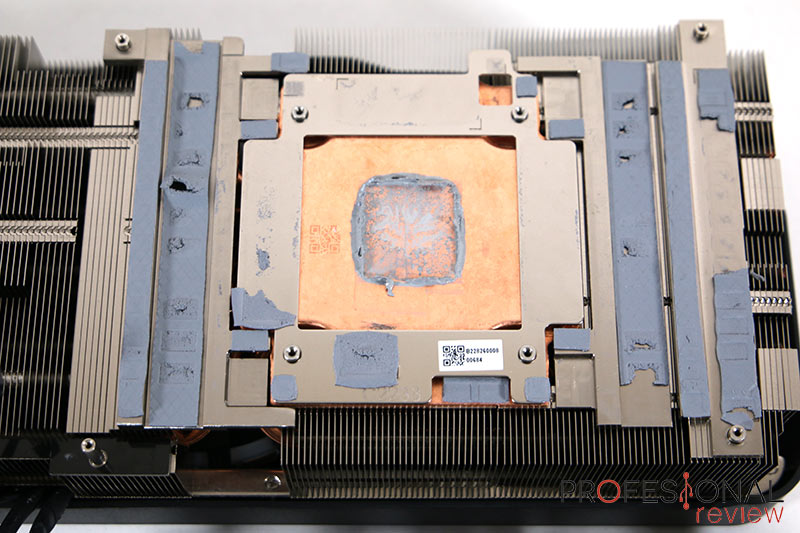

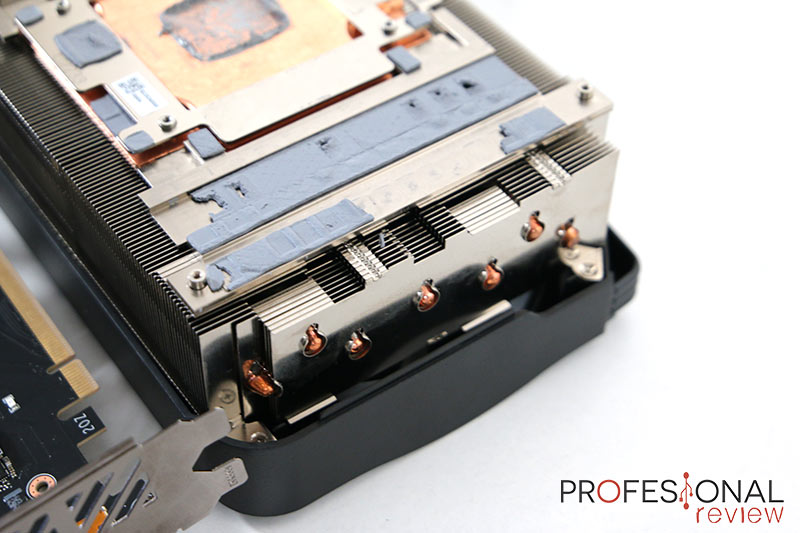

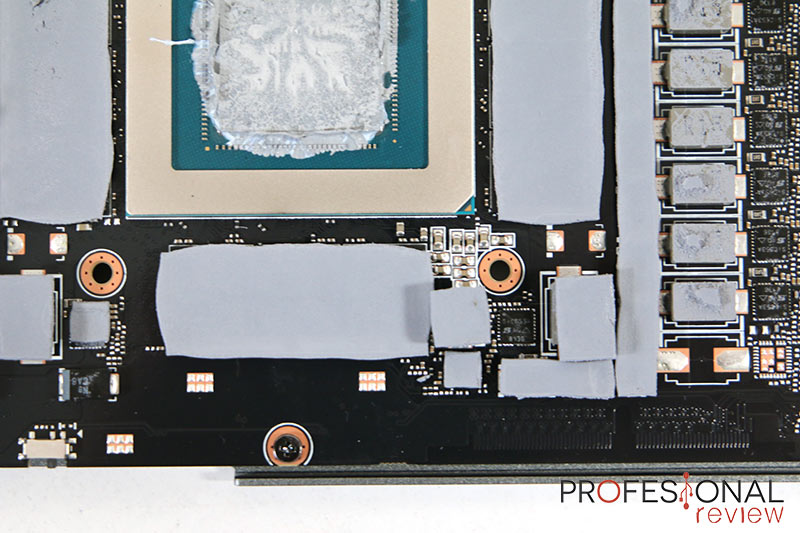

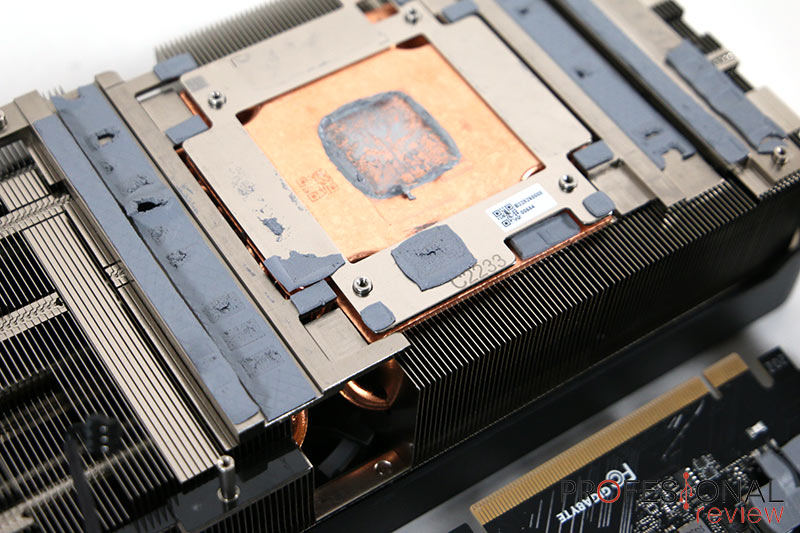

La unión de los bloques se efectúa mediante 10 heatpipes de cobre los cuales se reparten entre ambos bloques proporcionando soporte a las aletas y repartiendo el calor por toda el área disponible. La placa fría utilizada también es de cobre y se basa en cámara de vapor, pegada al chipset mediante pasta térmica gris y a los chips VRAM con thermal pads de silicona. Las dos zonas de VRM irán enfriadas mediante placas con thermal pads integrados en los bloques de disipación.

PCB y VRM

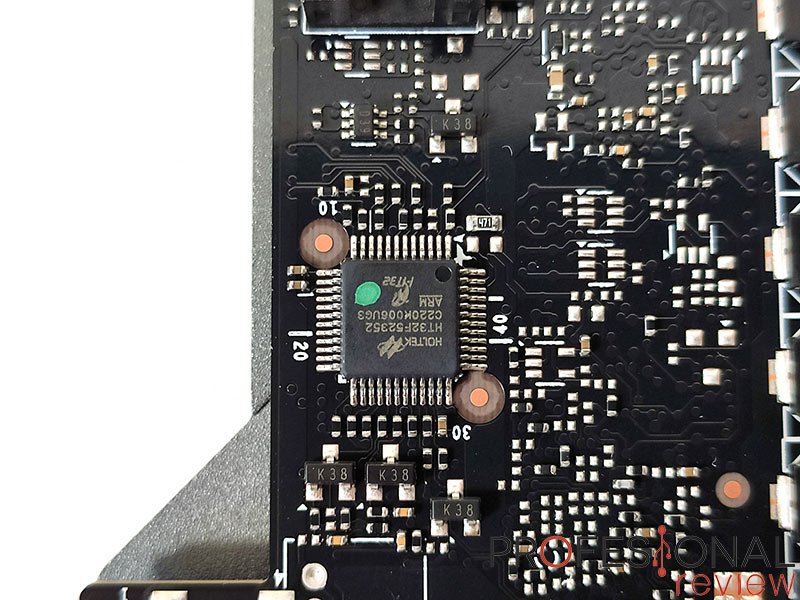

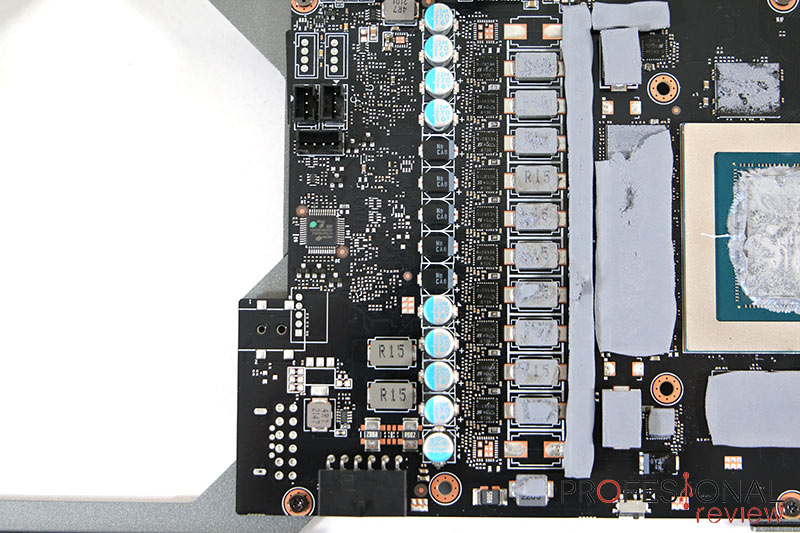

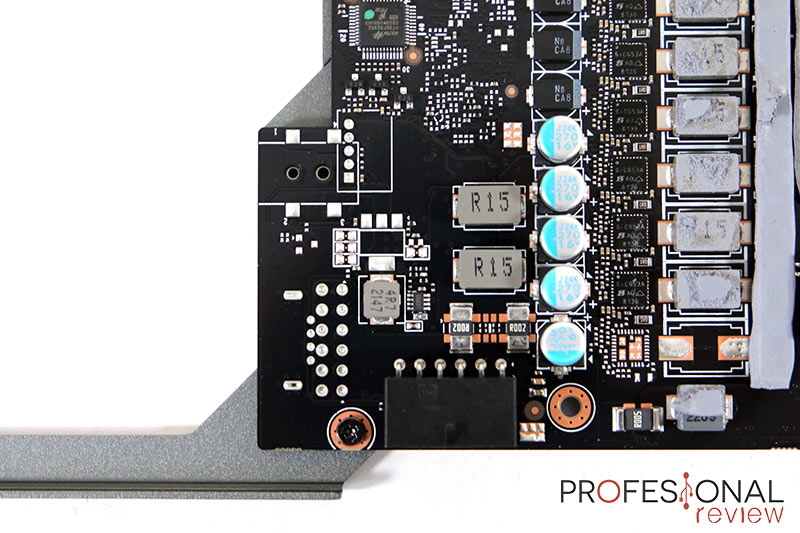

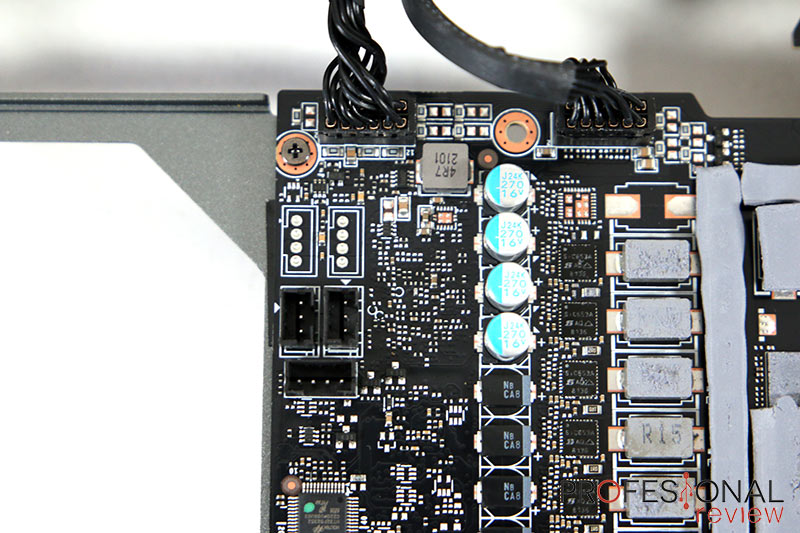

Esta tarjeta Gigabyte RTX 4090 Gaming OC 24G probablemente utiliza la misma base de PCB que los otros modelos 4090 de la marca, pero con distribución de fases diferentes. Más concretamente tenemos elementos de alimentación con certificación Ultra Durable en un VRM compuesto por 20 + 4 fases, siendo 6 fases más que en el modelo 4090 Windforce.

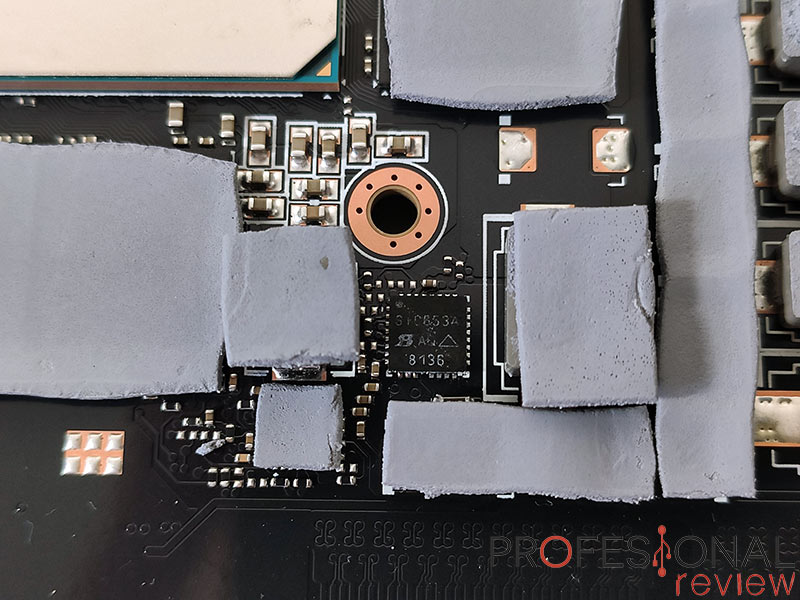

En este caso tenemos un total de 24 convertidores DC-DC exactamente iguales Vishay modelo SiC653A con capacidad nominal de 50A, siendo exactamente los mismos que los del modelo inferior que hemos analizado. La etapa de filtrado de corriente consta de 24+2 bobinas estranguladoras, dos de ellas tras la entrada de alimentación, y condensadores de filtrado electrolíticos en la zona principal, y varias filas de SP-CAPS a doble cara. La configuración de filtrado en el socket es de 4 SP-CAPS + 2 MLCC, igual que otros modelos 4090 analizados.

Ada Lovelace está basada en un proceso de fabricación de 4 nm TSMC customizado por nvidia, que en la 4090 suma 76,3 miles de millones de transistores frente a los 28,3 mil millones de la RTX 3090 Ti. La litografía lleva consigo aumentos importantes de frecuencia, como los 2535 MHz en este modelo, aunque en GPU-Z se llegan a alcanzar los 2700 MHz en la prueba de estrés con antialiasing.

El chipset AD102 se compone de 128 SM, donde cada SM tiene 3 unidades de procesamiento diferentes, caché L1 para cada núcleo y caché L2 compartida de 73,7 MB. Así que tenemos un total de 16384 núcleos CUDA (128 por SM), 512 núcleos Tensor de 4ª generación y 128 núcleos RT de 3ª generación que se encargan de las operaciones de trazado de rayos por hardware. La tarjeta suma un total de 512 TMUs y 176 ROPs en sus GPC. Además cuenta con 2 encoders AV1 de 8ª generación mejorando sustancialmente la calidad de imagen en grabaciones 4K con un 40% de eficiencia respecto a tarjetas Ampere.

En cuanto a la VRAM, se mantiene en capacidad de 24 GB de tipo GDDR6X a una frecuencia de reloj de 1313 MHz o 21 Gbps efectivos. Los 12 chips generan un bus de 386 bits (12×32 bits) generando un ancho de banda de 1.008 GB/s. Se sigue utilizando chips Micron con tecnología de operación exclusiva PAM4 que por modulación de pulso permite trabajar con 2 bits por cada ciclo de reloj, siendo compatibles con Resizable BAR como todas las GPU actuales.

Banco de pruebas y test de rendimiento

Llegó el momento de ver la Gigabyte RTX 4090 Gaming OC 24G en acción a través de benchmarks y pruebas en juegos. El banco de pruebas se compone del siguiente hardware:

Hemos ejecutado las pruebas sobre Windows 11 Pro 22H2 (22621.819) con los drivers Nvidia en su versión 526.98.

La jugabilidad de una tarjeta gráfica podemos valorarla en varios escalones según el framerate:

Benchmarks

Para las pruebas de benchmark utilizaremos los siguientes programas:

• 3DMark Fire Strike normal, ultra y extreme (DX11)
• 3DMark Time Spy normal y extreme (DX12)
• Port Royal (RT)
• VRMARK Orange Room
• Pure Raytracing

Pruebas en juegos

Continuamos los análisis de la Gigabyte RTX 4090 Gaming OC 24G evaluando su rendimiento en juegos. Las pruebas las vamos a realizar a resoluciones Full HD, 2K y 4K. Para cada uno de los juegos, hemos mantenido los ajustes en calidad alta.

• Shadow of the Tomb Raider, Alto, TAA, DX12
• Far Cry 5, Alto, TAA, DX12
• DOOM Eternal, Ultra, TAA, Vulkan
• Final Fantasy XV, standard, TAA, DX11
• Deus EX Mankind Divided, Alto, DX11
• Metro Exodus, Alto, DX12
• Control, Alto, sin RTX, renderizado a 1920x1080p, DX12
• Gears 5, Alto, TAA, DX12
• Red Dead Redemption 2, Alto, DX12
• Horizon Zero Dawn, Calidad, DX12
• Assassins Creed Valhalla, Alto, DX12

Pruebas en juegos con Ray Tracing

Vamos a mostrar el rendimiento en juegos con Ray Tracing y DLSS, la misma configuración gráfica en calidad y en las mismas resoluciones que antes.

• Shadow of the Tomb Raider, RT Alto, DLSS Equilibrado, DX12
• Metro Exodus, RT Alto, DLSS, DX12
• Control, RT Alto, DLSS, renderizado al 50%, DX12
• Call Of Duty Modern Warfare, RT Alto, DLSS, DX12
• Battlefield V, RT Alto, DLSS, DX12
• Cyberpunk 2077, RT Ultra, DLSS Rendimiento, DX12

Pruebas de renderizado y rendimiento para la Gigabyte RTX 4090 Gaming OC

Hemos probado su rendimiento en varios programas de diseño y renderizado:

• Blender 2.9 + proyecto The Junk Shop
• OTOY OctaRender benchmark
• V-Ray Benchmark

Overclocking

Realizaremos la prueba de overclocking en la Gigabyte RTX 4090 Gaming OC 24G utilizado MSI Afterburner y extrayendo resultados mediante 3DMark Fire Strike y Shadow Of The Tomb Raider en las distintas resoluciones.

Hemos mantenido estabilidad aumentado los relojes de GPU en 160 MHz y VRAM en 800 MHz efectivos, consiguiendo una frecuencia estable de 2925 MHz según GPU-Z. Para mantener esta estabilidad también hemos optado por aumentar el Power Limit hasta su máximo de 113%, elevando el consumo de la tarjeta a más de 500W. Esto ha servido para aumentar 8 FPS en 4K con Tomb Raider, pero no vemos mejoras, sino “peoras” en 1080p y 2K.

Temperaturas y consumo

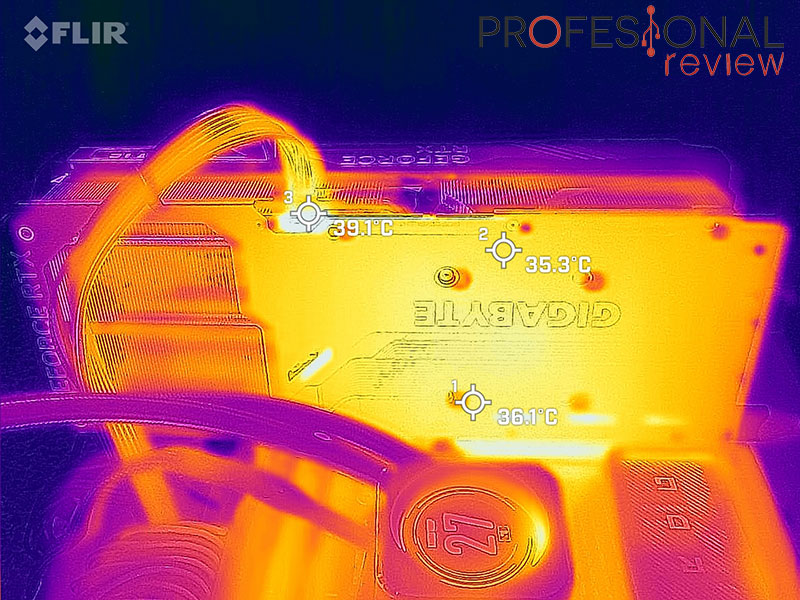

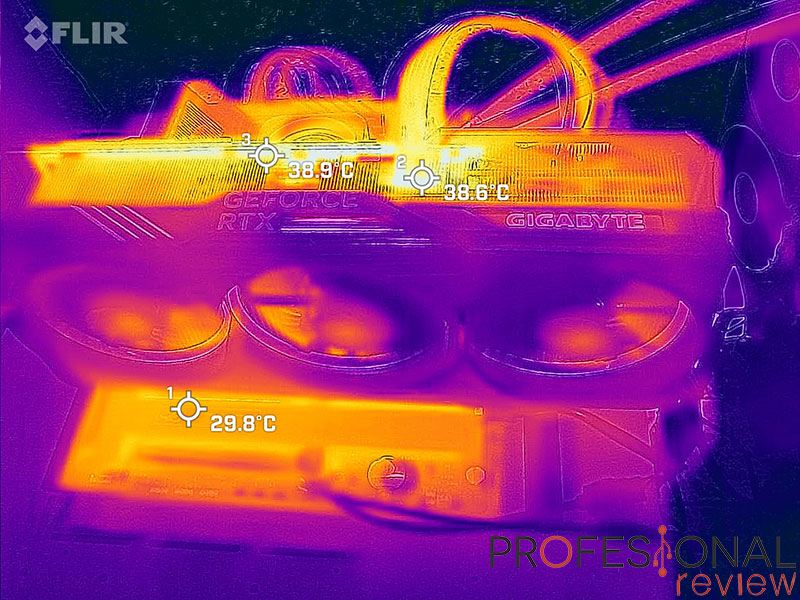

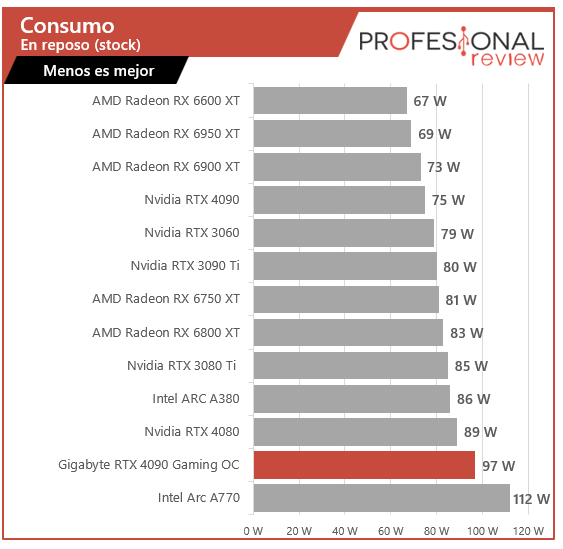

Vamos a verificar temperaturas y consumo de la Gigabyte RTX 4090 Gaming OC 24G sometiéndola a estrés mediante FurMark. Usaremos HWiNFO y GPU-Z para monitorizar los datos internos y un vatímetro que mide el consumo de todo el banco de pruebas excepto el monitor. La temperatura ambiente en la habitación será de 18^oC.

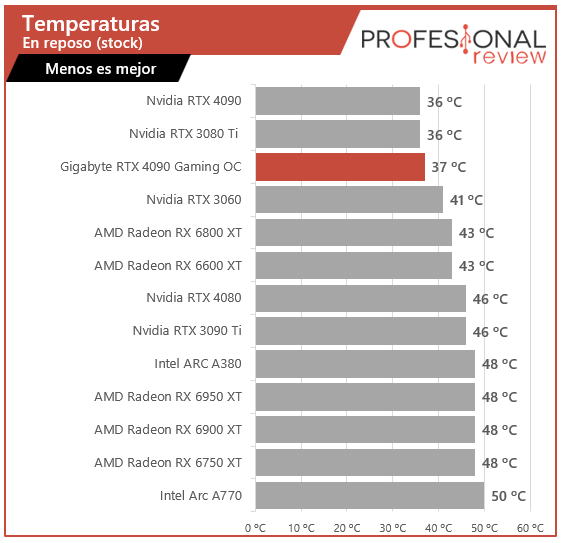

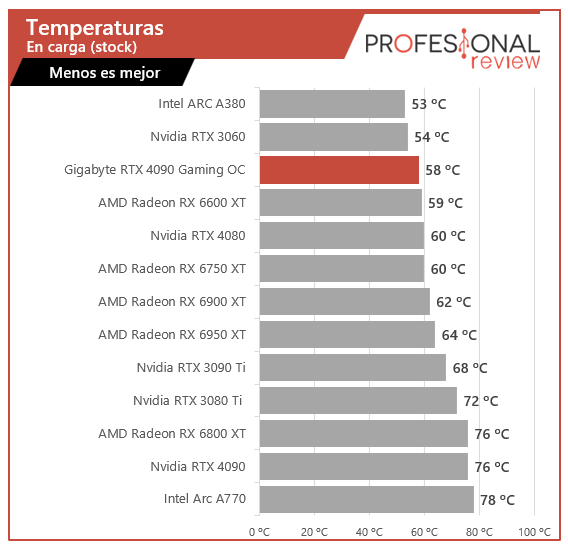

Las temperaturas se encuentran controladas en todo momento por debajo de los 60ºC con un escenario de uso sin chasis y temperatura ambiente relativamente fría. El hecho de utilizar solamente el 71% de capacidad de los ventiladores hace pensar que dentro de un chasis en condiciones complicadas también va a mantener el tipo sobradamente.

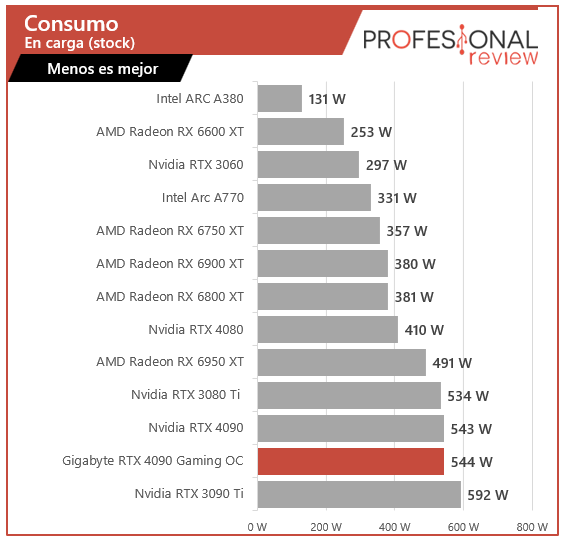

El consumo se mantiene al borde los 450W especificados solo en la PCB, mientras que el banco de pruebas sube hasta los 754W si estresamos al máximo GPU y CPU. Una fuente de 850W aún podría mantener el tipo con el 12900K, pero lo ideal sería subir a 1000W, especialmente los modelos con cabecera PCIE5 que soporten 600W en ella.

Palabras finales y conclusión acerca de la Gigabyte RTX 4090 Gaming OC 24G

Esta tarjeta gráfica demuestra ser una de las referencias en rendimiento dentro de la gama alta para el chipset más potente de Nvidia. Ofrece un rendimiento optimizado gracias a una elevada frecuencia de stock y el potente VRM de 24 fases que rinde de maravilla de stock y bajo overclocking.

La estética siempre es un punto importante en los modelos custom, y en ausencia del elegante modelo de referencia de Nvidia, esta Gigabyte nos dará el toque gaming con aros RGB personalizables, con una carcasa que podría ser de aluminio en lugar de limitarse a plástico. El tamaño será importante a la hora de instalarla en un chasis, porque sus 340 mm de largo y 72 mm de grosor pueden poder en problemas chasis de gama baja y compactos.

Visita nuestra guía de las mejores tarjetas gráficas del mercado

La Gigabyte RTX 4090 Gaming OC 24G está a la venta por un precio de 2659€ en PcComponentes, unos 200€ más cara que la versión Windforce justamente por debajo, y 100€ más cara que la AORUS, un poco extraño esto último. Aun así no es la versión más cara dentro de su segmento y ofrece un rendimiento exprimido al máximo de las posibilidades del chip 4090.
